Dolný - Brunčiakovský mlyn

Tlač Doplnit kartu

Identifikačné údaje

Drevený vodný mlyn s pílou sa nachádza v malebnom prírodnom prostredí Kvačianskej doliny. Pochádza zrejme z konca 19. storočia, naposledy významne prestavaný v tridsiatych rokoch 20. storočia. Budovy zachránené pred hroziacim zánikom v osemdesiatych rokoch, odvtedy postupne obnovený do pôvodného, prevádzkyschpného stavu. Drevené vodné koleso v súčasnosti pracuje denno-denne, od rána do noci. Koleso cez prevody a transmisiu môže poháňať obnovené kamenné mlecie zloženie, pôvodnú liatinovú rámovú pílu vyrobenú pred rokom 1873, elektrický generátor aj ďalšie stroje. Celoročne muzeálne prístupný.
Dolný - Brunčiakovský mlyn
233
Kvačany
Kvačany
03223
Žilinský kraj
Liptovský Mikuláš
Kvačany
Kvačany
49° 11' 42.5'', 19° 32' 30.4''
Mlyn s kamenným zložením a vodným kolesom
Mlyn sa nachádza mimo zastavaného územia obce, vo vnútri kaňonu Kvačianskej doliny v kotline Oblazy.
Kvačianka
3513/1
www.oblazy.sk
verejne prístupný v pravidelnom režime
Údaje zo Súpisu VD RČS, zachytávajúce stav roku 1930
Finančné riaditeľstvoLiptovský Mikuláš
Dôch. kontrolný úradLiptovský Mikuláš
Poradové číslo z mapy32
Vodný tokKvačanka
ObecKvačany
MajiteľFrantišek Brunčiak
Druh zariadeniamlyn
Vodné motory3 kolesá na vrchnú vodu
Bežný výkon (ks)11.5

História

História mlyna obsahuje udalosti z obdobia:

Zatiaľ nevyplnené

Priezviská mlynárov pôsobiacich vo mlyne:

Zatiaľ nevyplnené

História mlyna tiež obsahuje:

Zatiaľ nevyplnené

Mlyn zobrazený na:

Predmety spojené s osobou mlynára a prevádzky:

Zatiaľ nevyplnené

Architektúra

dochovaný bez zásadnejších zmien
10 2022
    vidiecky
    potok (50 - 1000 l/s)
    mlynica je súčasťou dispozície domu
    • ľudové staviteľstvo
    zrubová
    prízemný
    • okno
    • trámový strop
    • krov
    • kúrenisko, kachle, pec
    • čierna kuchyňa
    • dvere
    • nápisy, datovania
    • historický mobiliár

    Technologické vybavenie

    • funkčné kamenné zloženie
    V mlyne sa po obnove z roku 2013 nachádza kamenné mlecie zloženie s násypným mechanizmom, plne spôsobilé slúžiť pôvodnému účelu. Jedná sa o pomerne archaické zloženie s prírodnými ryolitovými kameňmi. Pohon však bol pri prestavbe mlynice v roku 1938 upravený na pohon remeňom, vedeným z transmisie cez vodiace kladky. Technologické zariadenie bolo pri zrútení objektu na konci 70. rokov takmer úplne zničené, samotná mlynica je obnovená od základu, pri obnove mlecieho stroja sa však podarilo použiť kľúčové prvky pôvodné - lub, krosienka, násypný kôš a korýtko násypného mechanizmu. Samotná mlynská hranica potom stojí na štvorici pôvodných svorových stĺpov, ostatné prvky však bolo potrebné zhotoviť nanovo. Fotografie z vypratávania priestoru mlynice v osemdesiatych rokoch zachytávajú trosky pytľovej truhly a mechanizmus zvislého otriasania pytľa, zachovalo sa však len niekoľko fragmentov mechanizmu, nedostatočných pre zhotovenie kópie. Vysievacie zariadenia preto zatiaľ nie je obnovené, a zbierajú sa podklady pre jeho vedeckú rekonštrukciu na základe analógií.
    Popis
    Popis
    VýrobcaG. Topham & Co., Wien
    PopisGátrová píla vyrobená pred rokom 1873
    V priestore pred súčasným vodným kolesom pracovalo nepochybne ďalšie. Ľavá stena kolesovej jamy, ktorá je doposiaľ pôvodná, zhotovená z betónu a kameňov, má na hornej hrane dva otvory po osadení kotevných prvkov pre prichytenie ložiskového prahu tohto kolesa.
    Dochovaný
    • píla
    Zaniknutý
    • šindliarka
    Kolmo na pozdĺžnu os zrubovej časti mlyna je pristavaná budova píly rámovej konštrukcie obitej doskami. V budove sa v súčasnosti nachádza stroj gátrovej píly G. Topham, preukázateľne vyrobenej pred rokom 1873. Podľa datovania na betónovom základe stroja bola píla na tomto mieste inštalovaná až v roku 1934, pričom podľa všetkého sa pred tým nachádzala na píle urbariátu Liptovskej Sielnice na Podmeštrovej, v ústí Suchej doliny. Konštrukcia budovy pred rozsiahlou obnovou v roku 2004 niesla jasné stopy po inštalácii iného stroja, zrejme jednolistovej píly s dreveným rámom, o čom svedčia aj nálezy súčiastok (rohatkové kolesá) aj prázdne dlaby po ráme v priečnikoch stropu pred súčasným strojom. V súčasnosti je stroj po doplnení chýbajúcich súčiastok a celkovom nastavení plne funkčný a skutočne príležitostne používaný pri poreze materiálu na ďalšiu rekonštrukciu. V priestore pílnice, v mieste kde sa dnes nachádza hobľovačka, stál pôvodne stroj na rezanie šindľa.
    • hať, vodný prah
    • stavidlo
    • náhon
    • drevený žľab
    • odtokový kanál
    • kolesová jama, ráštubňa
    Typvodné koleso na hornú vodu
    Stavfunkčný vodný motor
    PopisNové vodné koleso na základe zachovaných fragmentov a nových výpočtov navrhli a vyrobili Ing. Martin Salaj a Ing. Martin Petráš spolu s dobrovoľníkmi zo ZO6 SZOPK.
    Typvodné koleso na hornú vodu
    Stavfunkčný vodný motor
    PopisNové vodné koleso na základe zachovaných fragmentov a nových výpočtov navrhli a vyrobili Ing. Martin Salaj a Ing. Martin Petráš spolu s dobrovoľníkmi zo ZO6 SZOPK.
    Typdynamo
    Stavzachovaný generátor
    VýrobcaAEG
    Popis
    Typdynamo
    Stavzachovaný generátor
    VýrobcaAEG
    Popis
    Historické technologické prvky
    • ozubené kolesá, pastorky (priemyselne vyrobené)
    • transmisný hriadeľ s remenicami (vyrobenými priemyselne či remeselne)
    • Ryolit | Počet:
      • pemrlica
      • špičák
      • oškrt
      • kran (gránik)

      Pramene

      Žiadna položka nie je vyplnená

      Žiadna položka nie je vyplnená

      Obrazový materiál

      Historické fotografie a pohľadnice

      Pohľad na Brunčiakovský mlyn s pílou. V popredí kôlňa., koniec 30. rokov 20. storočia, © Archív Vodné mlyny Oblazy, n.o.
      Najstarší syn Františka Brunčiaka, Jozef, s náhodnými turistami pred mlynom., koniec 30. rokov 20. storočia, © Archív Vodné mlyny Oblazy, n.o.

      Súčasné fotografie - exteriér

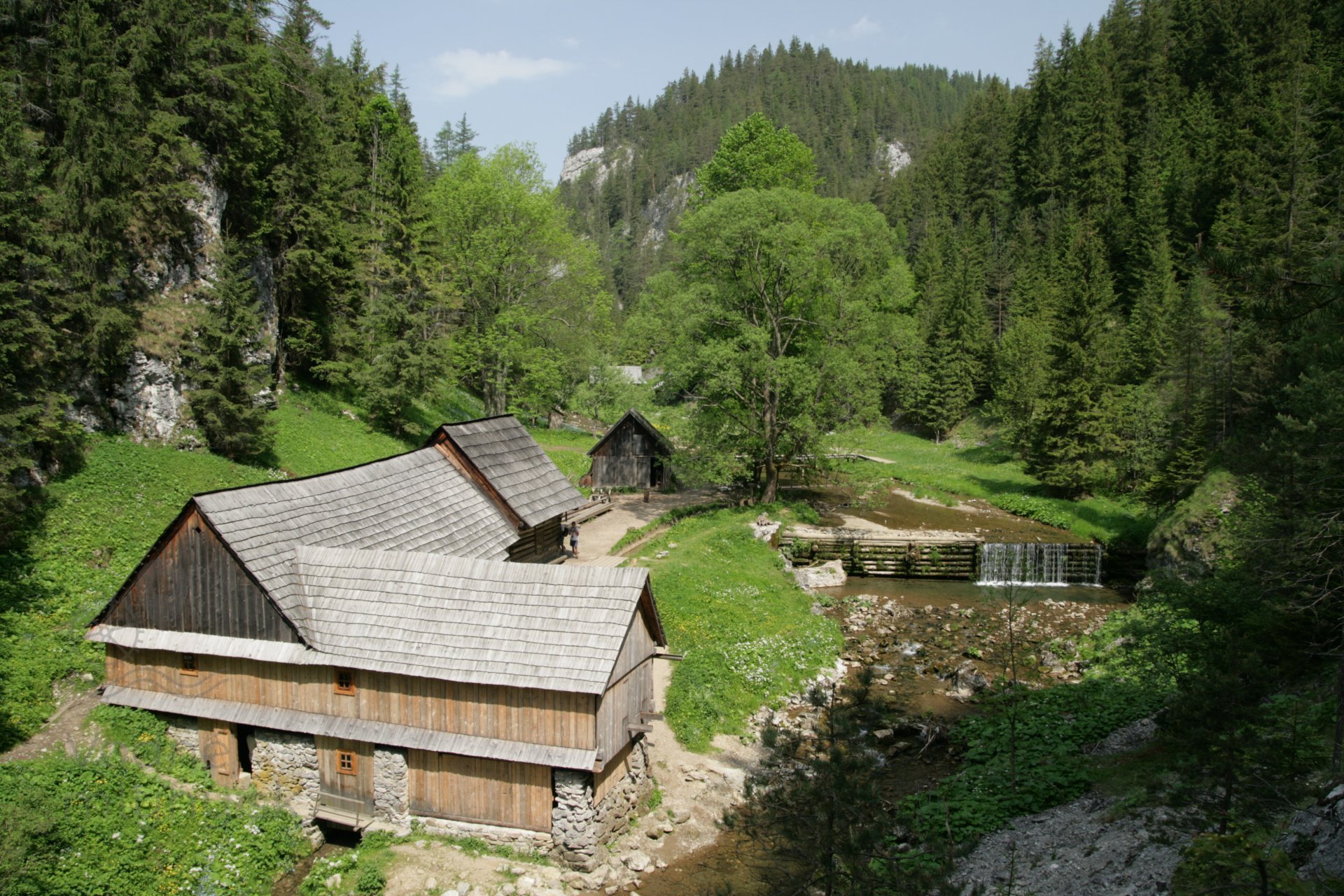

      Celkový pohľad na mlyn, 31. 5. 2008, © Martin Petráš
      Pohľad od severu, 2008, © Martin Petráš

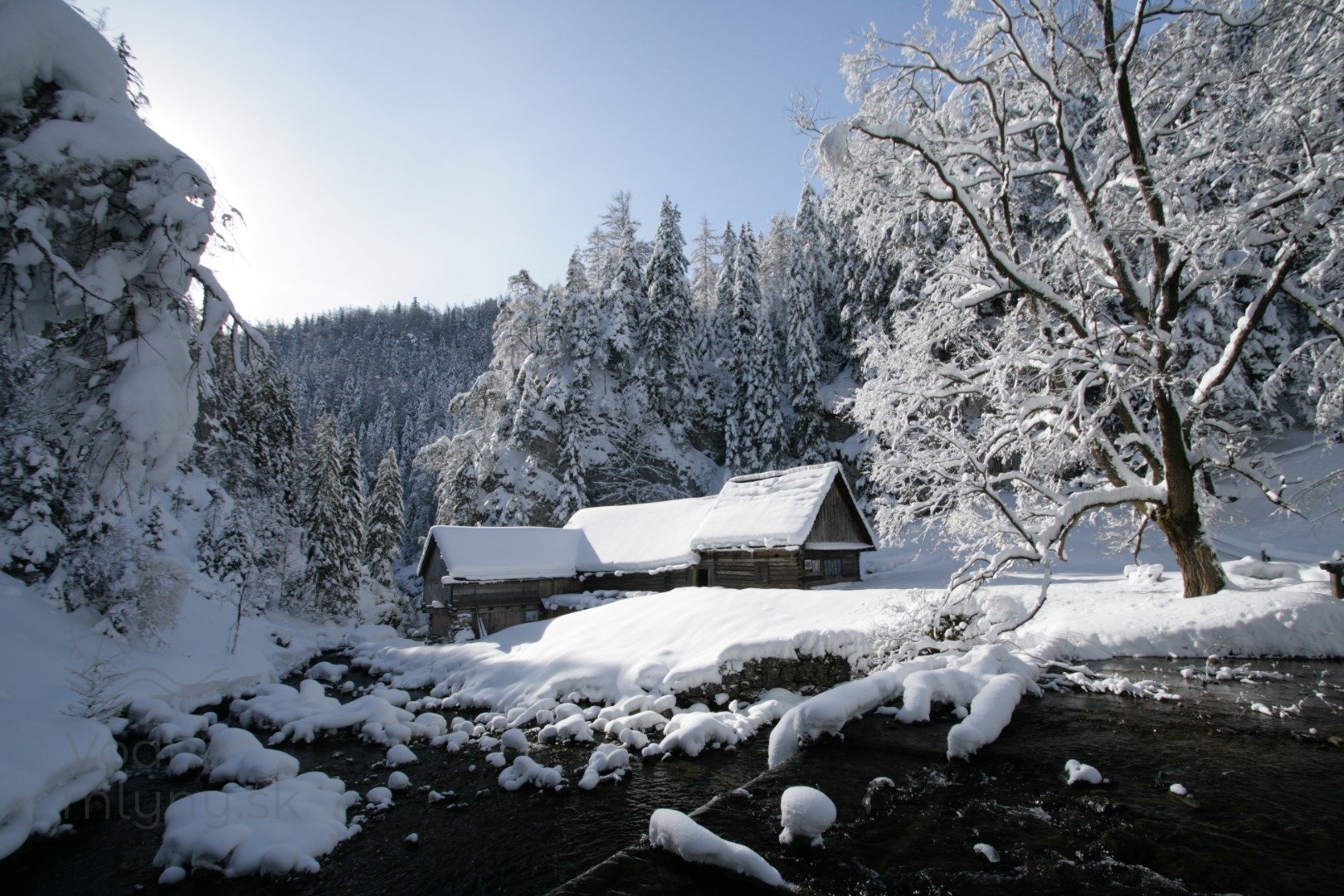

      Celkový pohľad na mlyn v zimnej prevádzke, 2013, © Martin Petráš

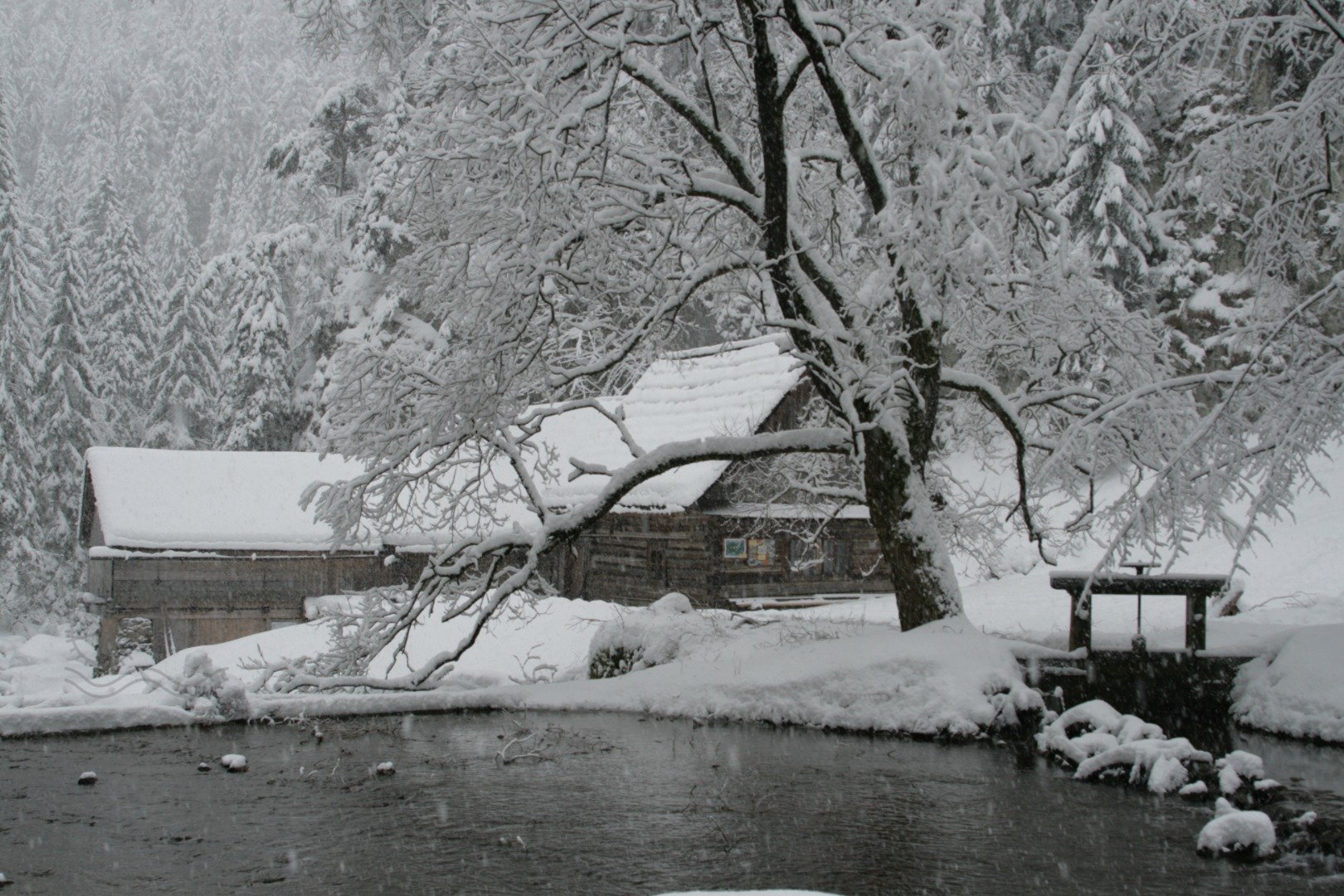

      Celkový pohľad na mlyn v zimnej prevádzke, 2023, © Martin Petráš

      Súčasné fotografie - interiér - detaily stavebných prvkov

      Súčasné fotografie - vodné dielo

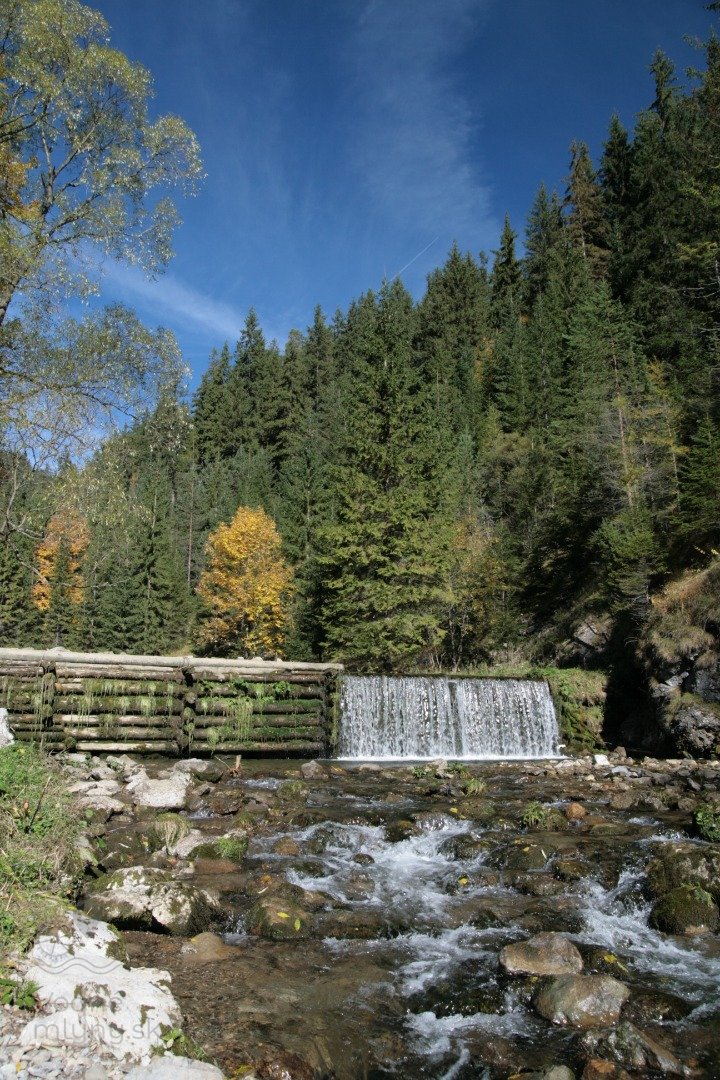

      Vodný prah ("hať"), umožňuje odrazenie vody do náhonu, 2008, © Martin Petráš, (Prvky na obrázku: hať, vodný prah)

      Súčasné fotografie - technologické vybavenie

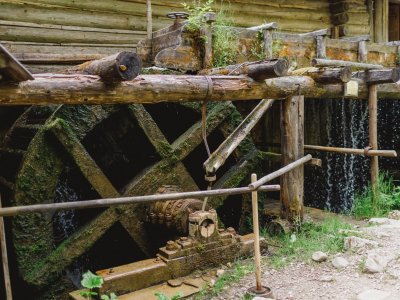

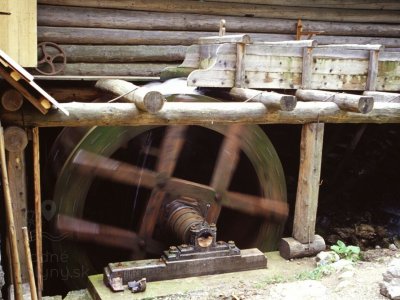

      Vodné koleso v bežnom chode, 2005, © Martin Petráš, (Prvky na obrázku: Vodné koleso)
      Stavba vodného kolesa, 2003, © Martin Petráš, (Prvky na obrázku: Vodné koleso)

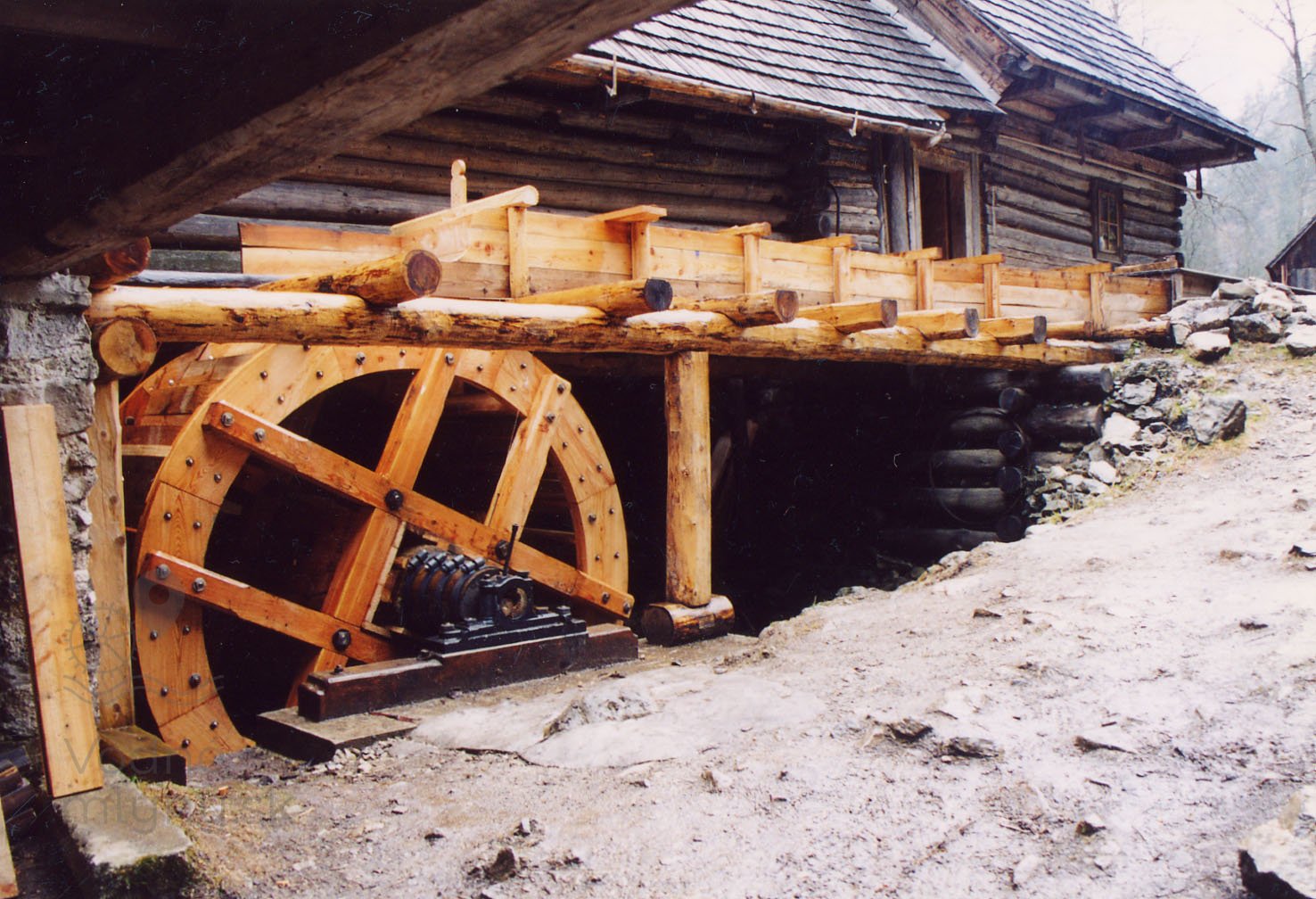

      Vodné koleso krátko po dokončení, 2003, © Martin Petráš, (Prvky na obrázku: Vodné koleso)
      Vodné koleso po dvoch dekádach celoročnej každodennej mnohohodinovej prevádzky, 2023, © Martin Šveda, (Prvky na obrázku: Vodné koleso)
      Omrznuté vodné koleso prvú zimu po obnovení, 2004, © Martin Petráš, (Prvky na obrázku: Vodné koleso)
      Vodné koleso počas zimnej prevádzky uzavreté v ráštubni, 2022, © Martin Petráš, (Prvky na obrázku: Vodné koleso)
      Vizualizácia vodného kolesa, 2004, © Martin Petráš, (Prvky na obrázku: Vodné koleso)

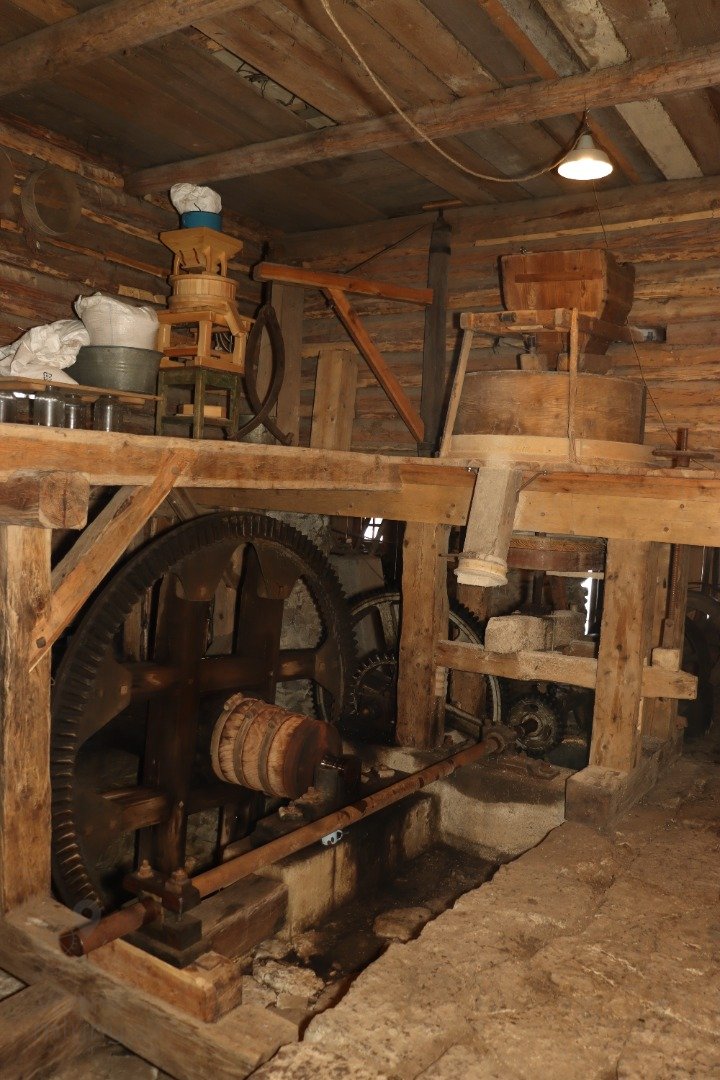

      Mlynica - celkový pohľad na mlecí stroj a prevody, 2023, © Martin Petráš, (Prvky na obrázku: transmisie, remenice, prevody - ozubené kolesá, pastorky (priemyselne vyrobené), transmisie, remenice, prevody - transmisný hriadeľ s remenicami (vyrobenými priemyselne či remeselne), mlynská hranica, kamenné zloženie (šrotovacie, mlecie), násypný kôš - kopčah)

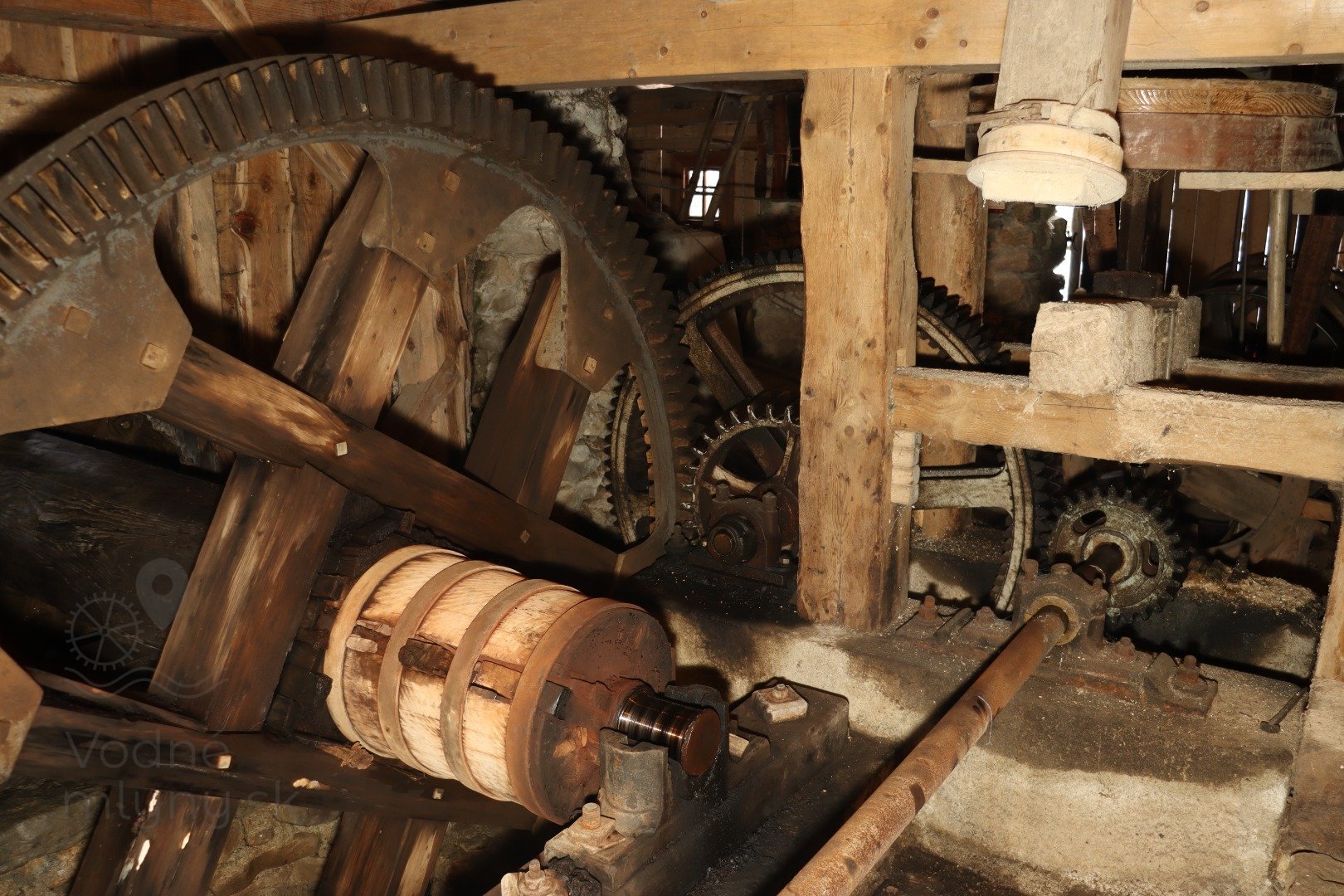

      Mlynica - dvojstupňový ozubený prevod z hriadeľa vodného kolesa na transmisiu, 2023, © Martin Petráš, (Prvky na obrázku: transmisie, remenice, prevody, transmisie, remenice, prevody - ozubené kolesá, pastorky (priemyselne vyrobené))
      Obnovené kamenné mlecie zloženie, 25. 7. 2013, © Martin Petráš, (Prvky na obrázku: mlynská hranica, kamenné zloženie (šrotovacie, mlecie))

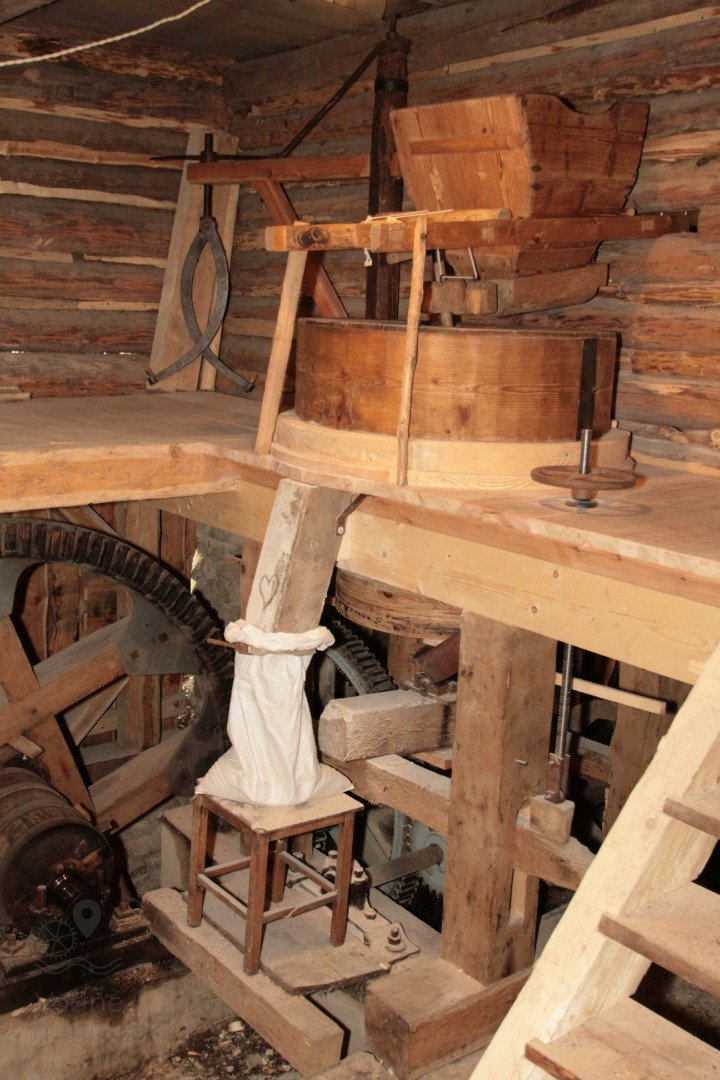

      Mlynská hranica s mlecím zložením a násypným mechanizmom. Za mlecím strojom otočný kran na zdvíhanie behúňa, 2013, © Martin Petráš, (Prvky na obrázku: transmisie, remenice, prevody - ozubené kolesá, pastorky (priemyselne vyrobené), mlynská hranica, kamenné zloženie (šrotovacie, mlecie), násypný kôš - kopčah)

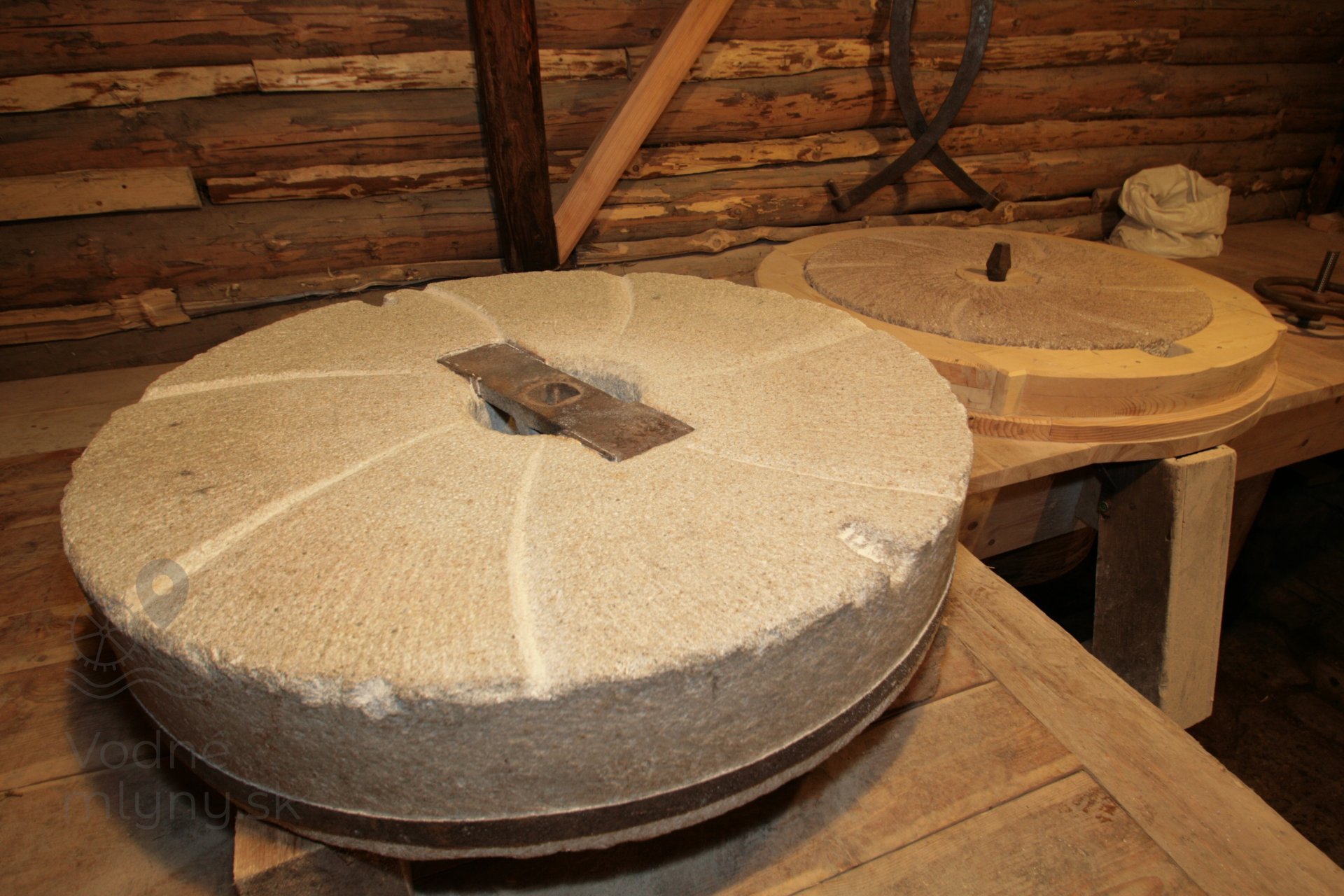

      Rozložené mlecie kamene s dobre viditeľným čerstvým kresom, 2013, © Martin Petráš, (Prvky na obrázku: mlecí kameň)

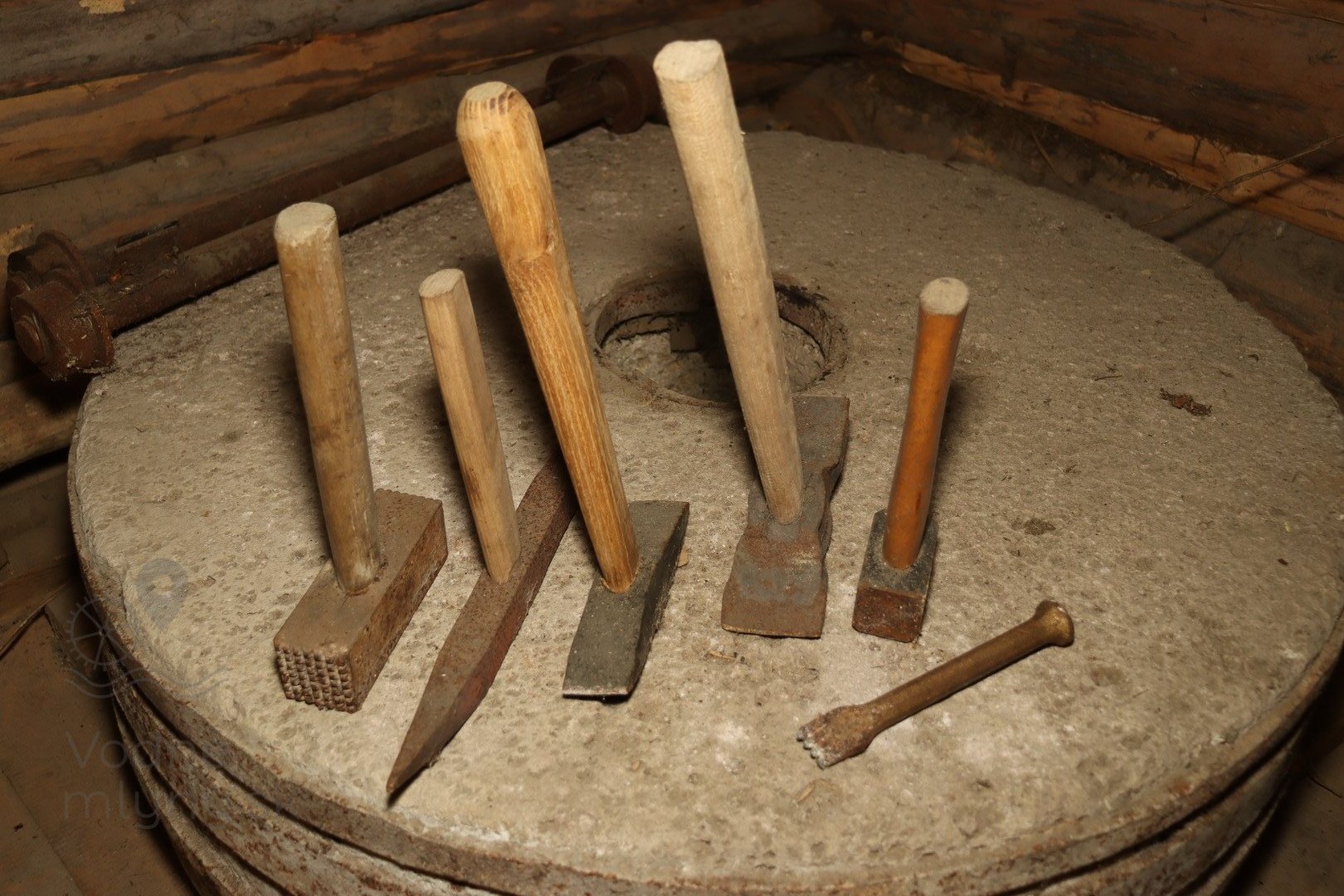

      Kamenárske náradie na opracovanie mlecích kameňov, 2023, © Martin Petráš, (Prvky na obrázku: mlynárske náradie)

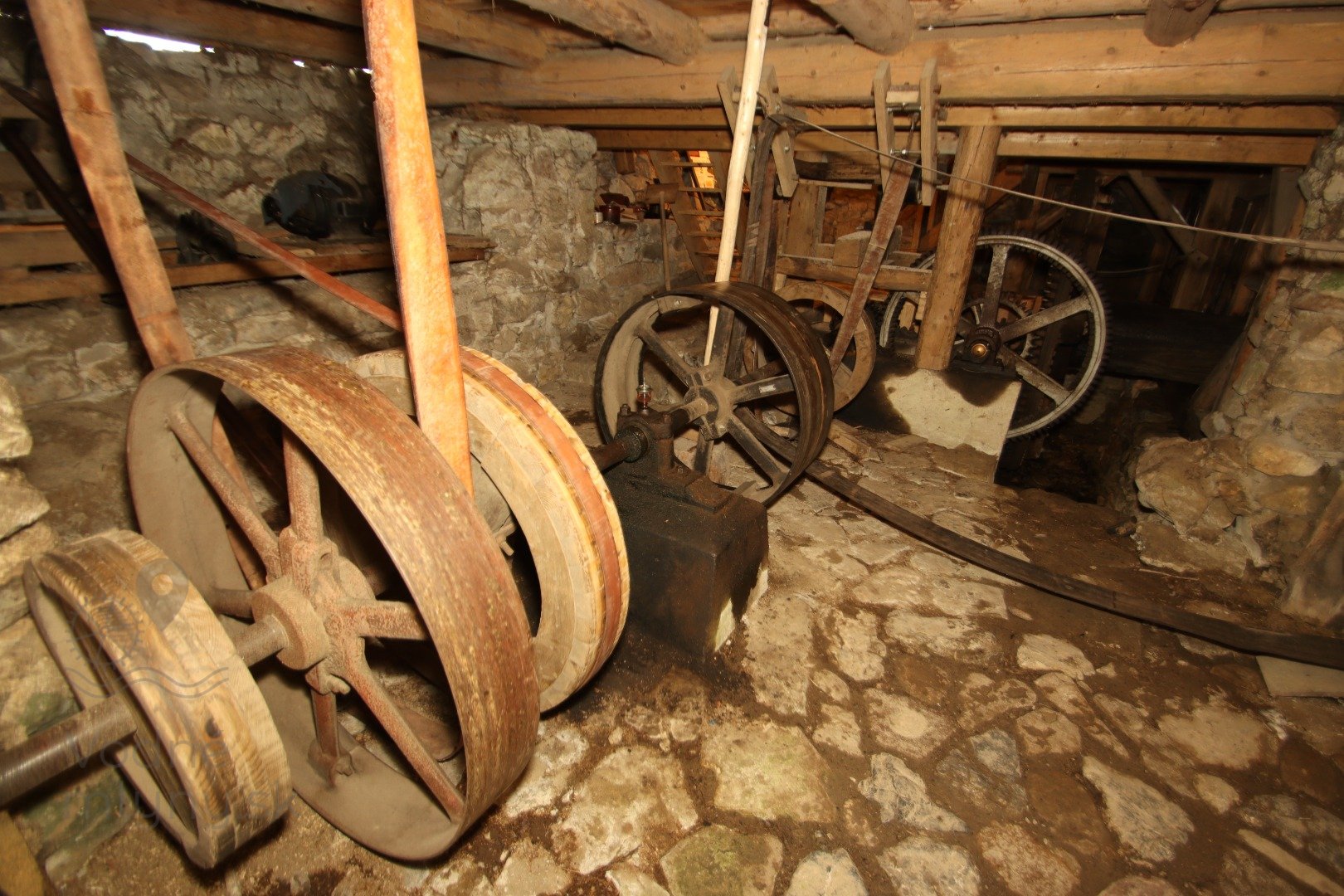

      Transmisa pod pracovnou podlahou píly, z ktorej sú poháňané ostatné stroje, 2023, © Martin Petráš, (Prvky na obrázku: transmisie, remenice, prevody, transmisie, remenice, prevody - ozubené kolesá, pastorky (priemyselne vyrobené))
      Transmisa pod pracovnou podlahou píly, z ktorej sú poháňané ostatné stroje, 2023, © Martin Petráš, (Prvky na obrázku: transmisie, remenice, prevody, transmisie, remenice, prevody - ozubené kolesá, pastorky (priemyselne vyrobené))
      Detail prevodu zvislého vretena mlecieho stroja cez vodiace kladky, 2023, © Martin Petráš, (Prvky na obrázku: transmisie, remenice, prevody, transmisie, remenice, prevody - ozubené kolesá, pastorky (priemyselne vyrobené))

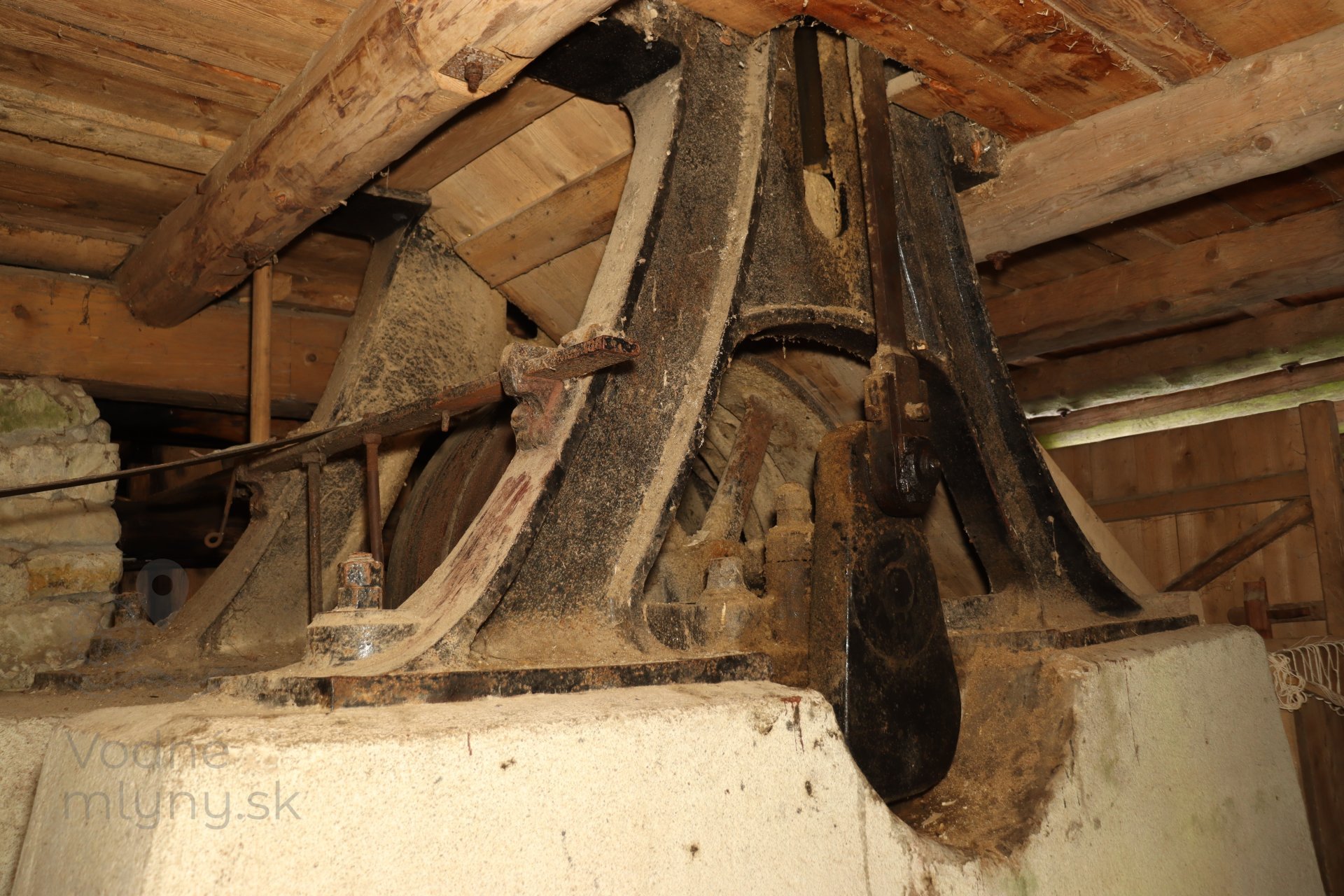

      Spodná časť stroja píly s hnacou a voľnobežnou remenicou, 2023, © Martin Petráš, (Prvky na obrázku: píla)

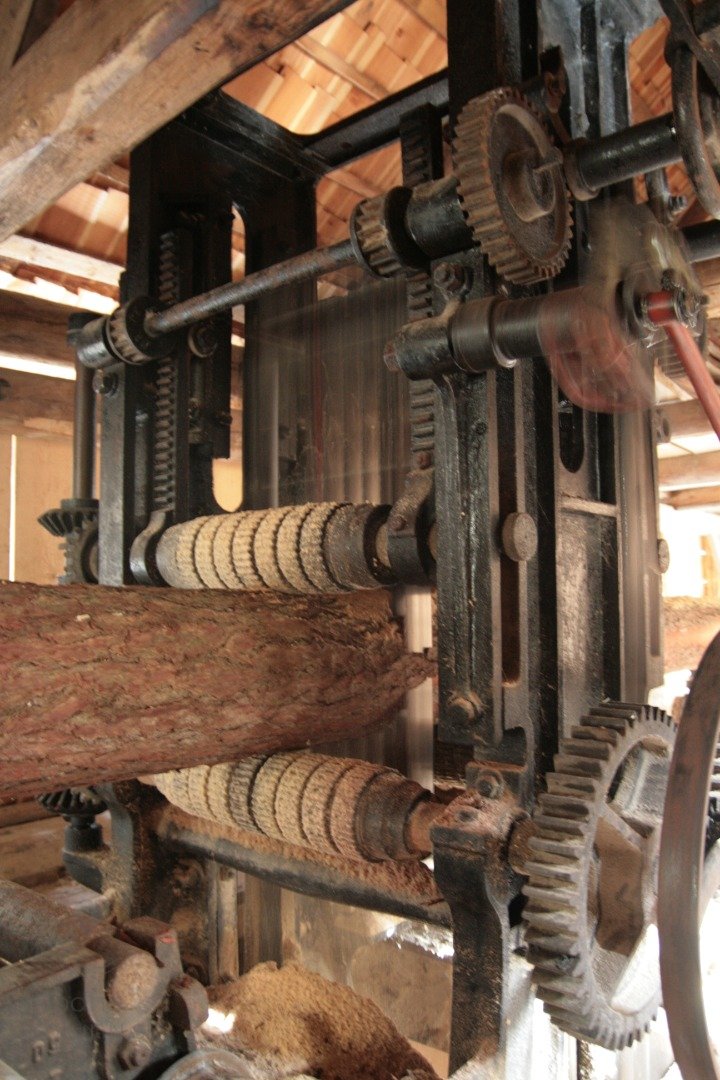

      Stroj píly, vyrobený pred rokom 1873, v plnom chode, 2009, © Martin Petráš, (Prvky na obrázku: píla)
