Valcový mlyn Jozefa Jaška

Identifikačné údaje

Budova valcového mlyna Jozefa Jašeka pri jazere v Nižnej Rybnici. Objekt mal už v 20. rokoch 20. storočia pohon Francisovou turbínou s výkonom 20 k, pričom ako pomocný pohon využíval naftový motor. Mlyn bol po znárodnený ponechaný ako rezerva a znárodnený. Dodnes sa mlyn síce zachoval v pôvodnom stave, ale vnútro je vyrabované od kovových súčastí strojného vybavenia.

Názov mlyna

č.p.

103

Lokalita (mesto, obec)

Nižná Rybnica

PSČ

07301

Kraj

Košický kraj

Okres

Sobrance

Obec

Nižná Rybnica

Katastrálne územie

Nižná Rybnica

GPS

48° 45' 18.6'', 22° 9' 3.5''

Mapová značka

Mlynská budova bez zariadenia

Poloha voči obci

Mlyn stojí v obci pri hlavnej ceste.

Vodný tok

Okna

Prístupnosť

volne prístupný

Údaje zo Súpisu VD RČS, zachytávajúce stav roku 1930

Finančné riaditeľstvo	Košice
Dôch. kontrolný úrad	Sobrance
Poradové číslo z mapy	9
Vodný tok	Okna
Obec	Nižná Rybnica 58
Majiteľ	Jozef Jašek
Druh zariadenia	mlyn
Vodné motory	1 turbína Francis
Bežný výkon (ks)	20

História

História mlyna obsahuje udalosti z obdobia:

Zatiaľ nevyplnené

Priezviská mlynárov pôsobiacich vo mlyne:

Zatiaľ nevyplnené

História mlyna tiež obsahuje:

Zatiaľ nevyplnené

Mlyn zobrazený na:

Zatiaľ nevyplnené

Predmety spojené s osobou mlynára a prevádzky:

Zatiaľ nevyplnené

Architektúra

Stav nehnuteľnosti

dochovaný bez zásadnejších zmien

Stav nehnuteľnosti ku dňu

04 2023

Dochované

dochovaná len mlynica
dochované objekty doplnkových prevádzok

Typológia podľa urbanistického prostredia

vidiecky

Charakter mlyna podľa sily vodného toku

potok (50 - 1000 l/s)

Dispozičný typ mlyna

mlynica bez obytnej budovy

Stavebné etapy

moderný bez výrazného slohového zaradenia

Prevažujúca stavebná konštrukcia

murovaná prevažne z tehál

Podlažnosť

jednoposchodový

Dispozícia a slohové zaradenie - popis

Mlynica je prízemná, s podkrovím. Mlynica má podzemnú časť pre transmisie od turbíny aj od pomocného motora. K severovýchodnej stene mlynice sa pripája nízka prístavba pre pomocný naftový motor, ktorá má do podlahy vyrezaný otvor pre remeňový prevod od motora k transmisii v suteréne mlynice. K strojovni sa pripájala prístavba neznámeho účelu, zrejme sa v nej nachádzala prevádzková obytná miestnosť s hygienickým zariadením (WC). K severozápadnej strane mlynice sa pripájala turbínový domček, prístupný dverami z mlynice.

Historické stavebné prvky - exteriér

zdobený murovaný štít
plastická omietková výzdoba fasád a štítov
pavlač, balkón
dvere
okno
vyskladňovací otvor

Historické stavebné prvky - interiér

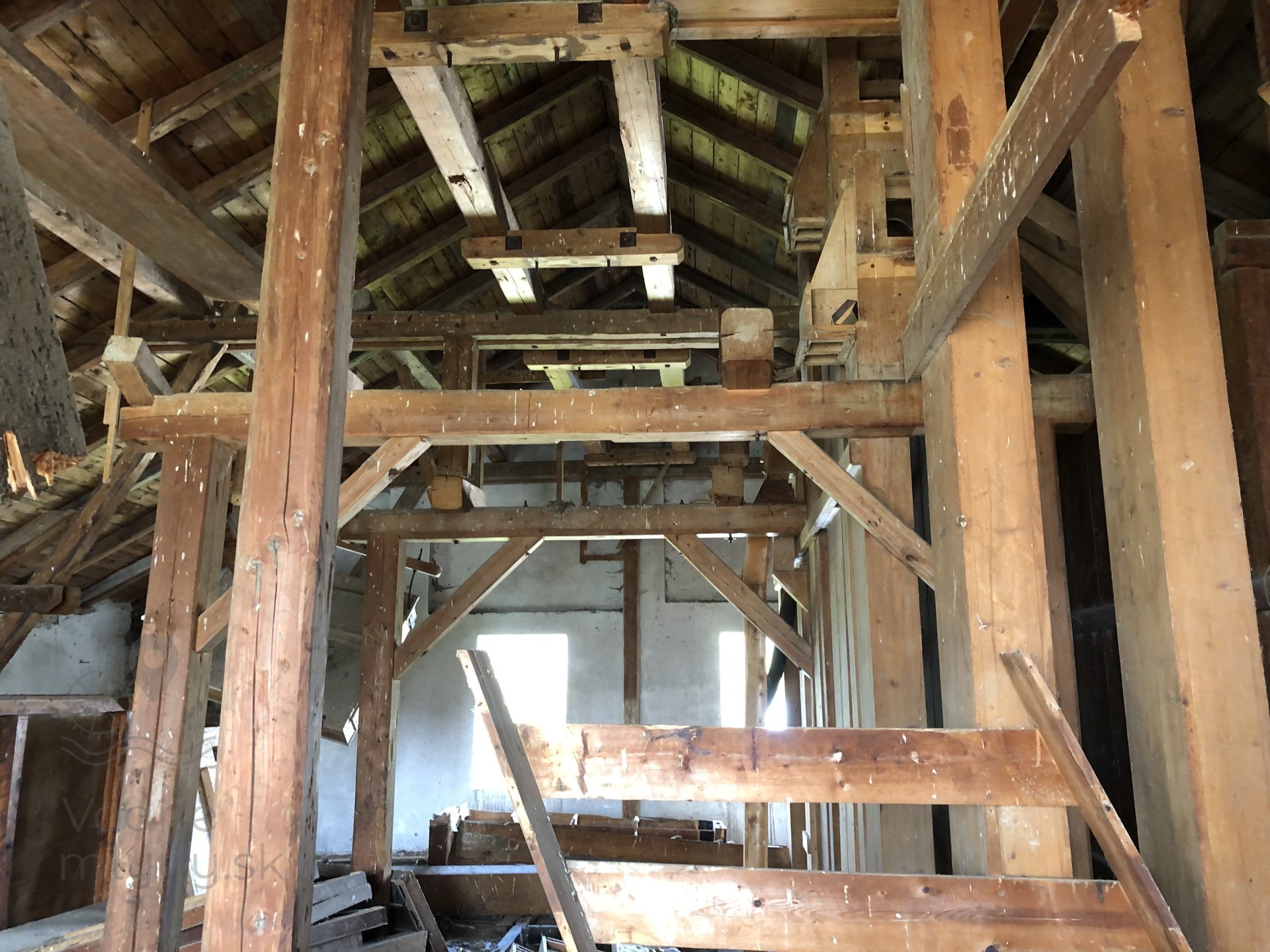

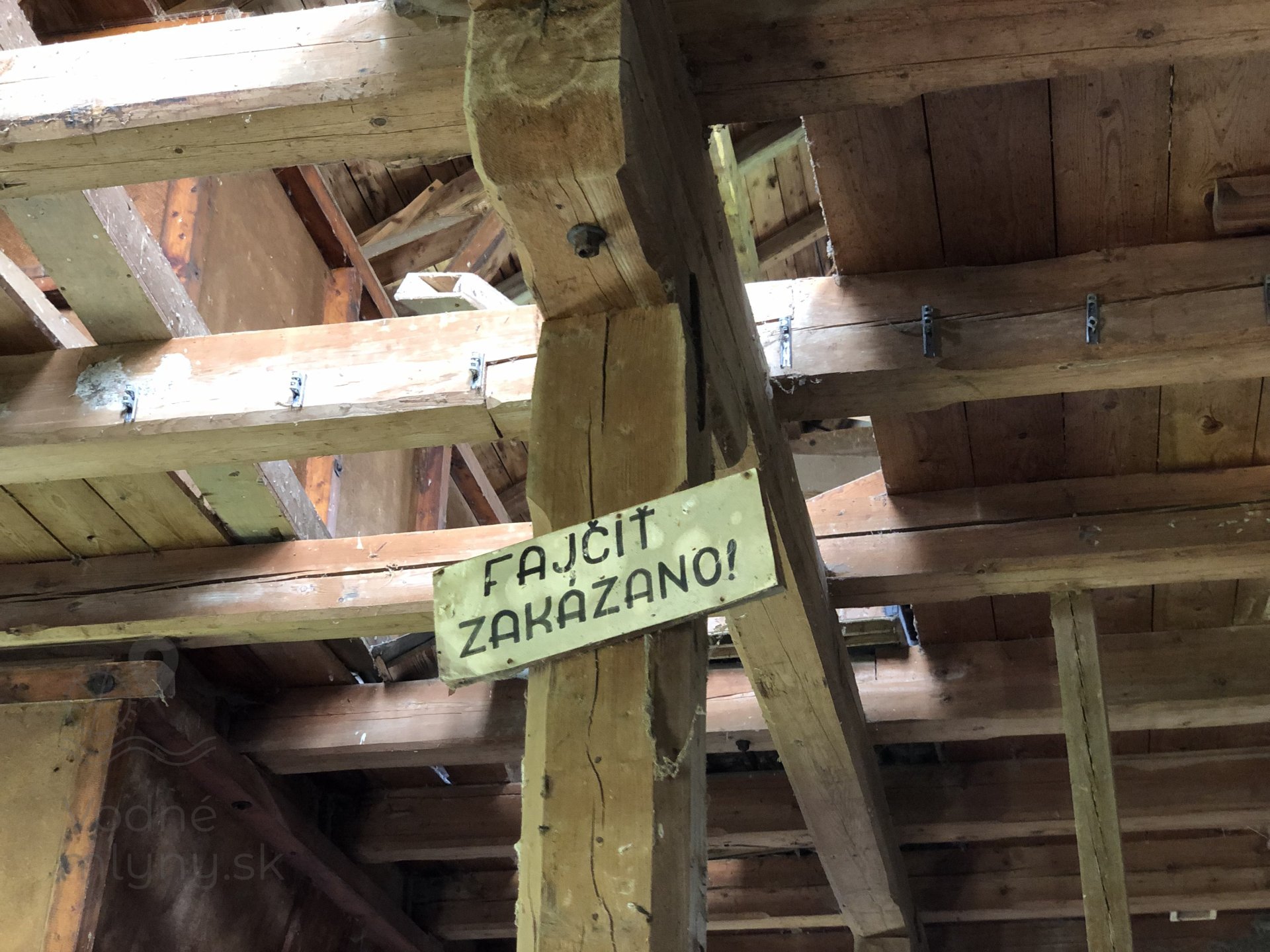

trámový strop
krov
dvere
schodisko

Technologické vybavenie

Stav mlynskej technológie

nesúvislé fragmenty technológie bez mlecích strojov

Stav mlynskej technológie - popis

Technologické vybavenie

Žiadna položka nie je vyplnená

Stopy po nezachovanej mlynskej technológii

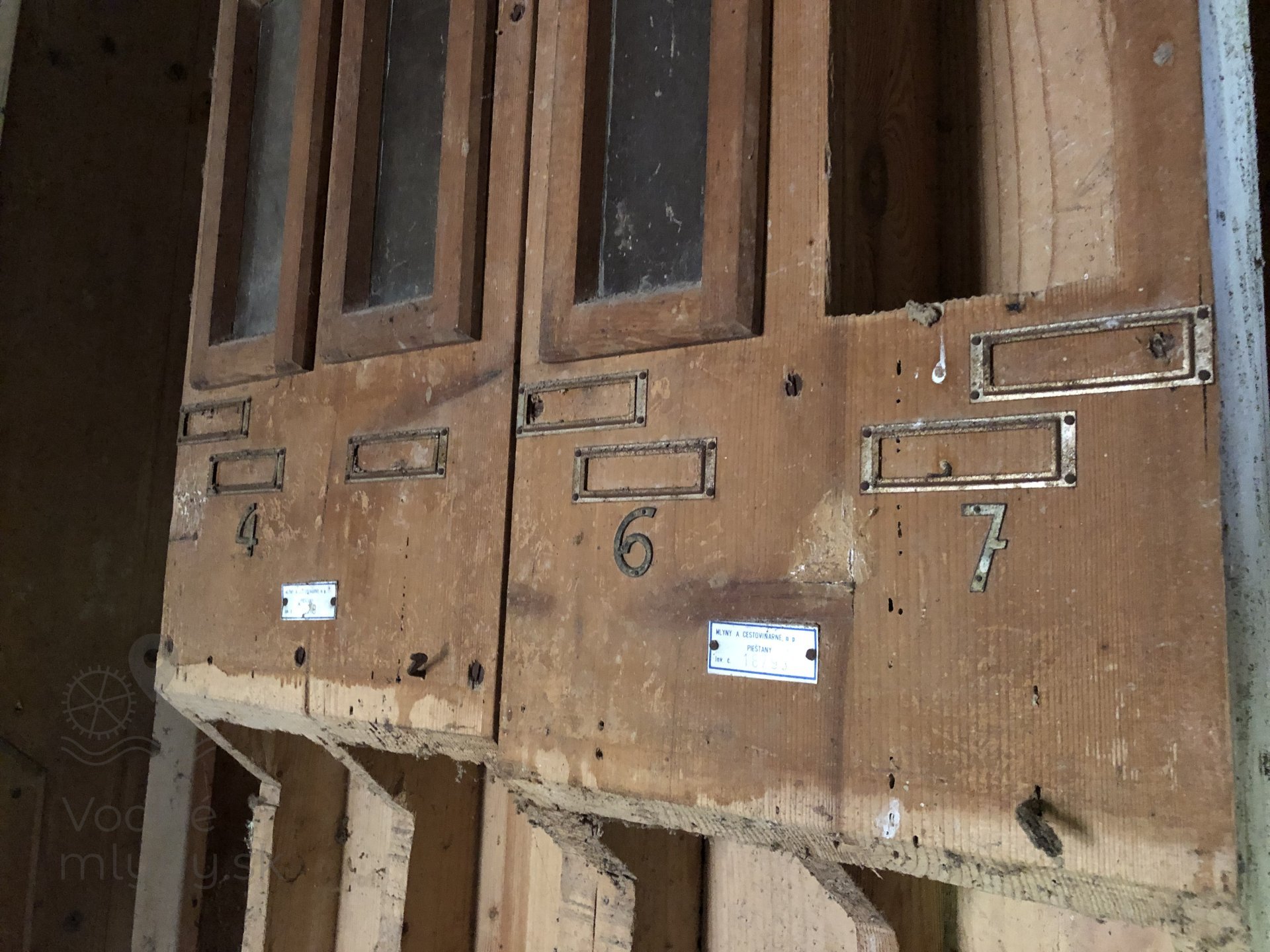

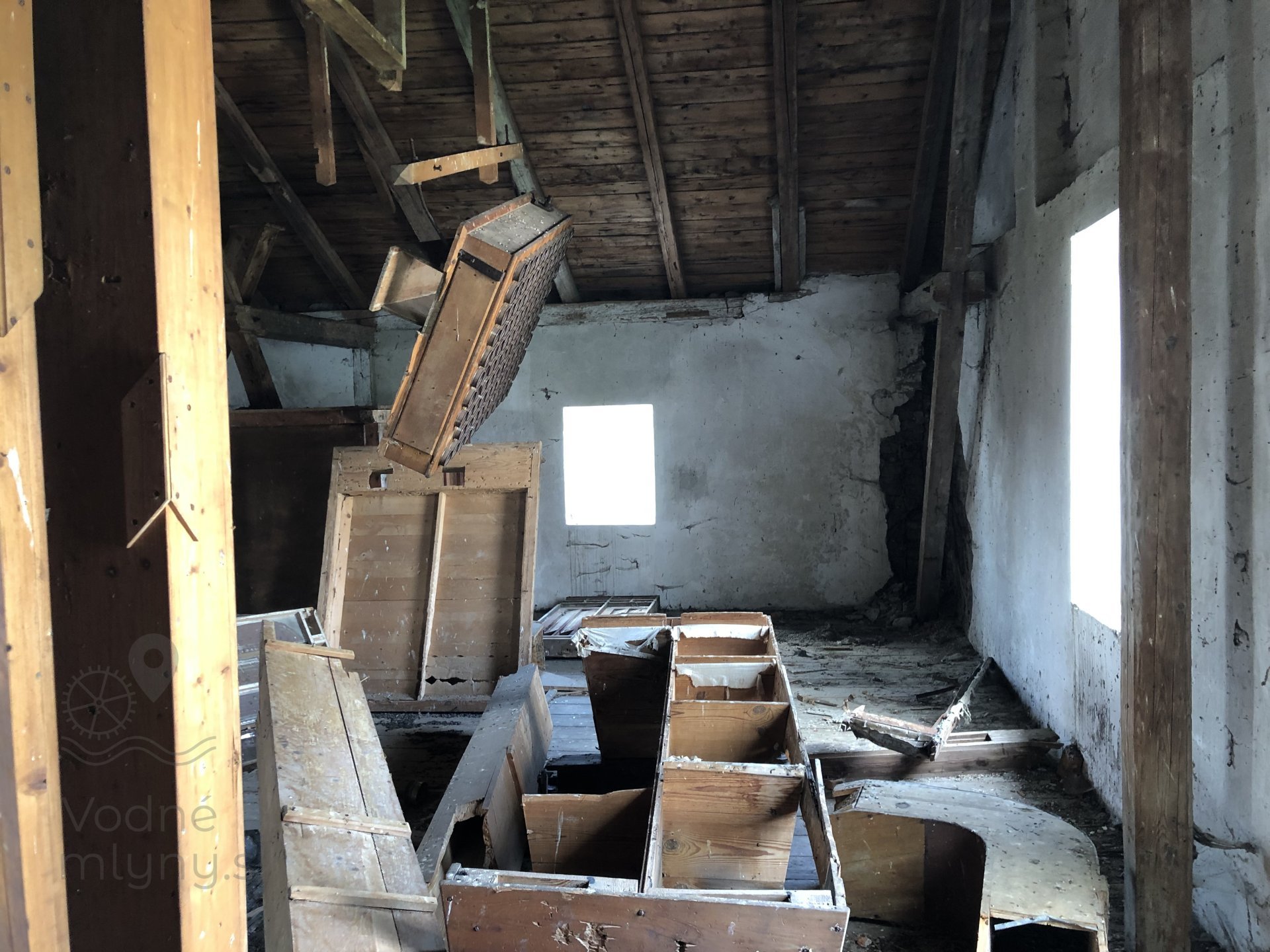

Fragmenty mlynskej technolgógie indikujú prítomnosť troch valcových stolíc, dvoch hranolových vysievačov, dvoch hadicových filtrov a ďalšieho vybavenia. V mlynici a na poschodí ostali kompletné korčekové dopravníky, rozbité časti hranolových vysievačov a zvyšky filtrov na poschodí. Po valcových stoliciach ostali len tri násypníky.

Doplnkové a ďalšie prevádzky

Doplnkové a ďalšie prevádzky - popis

Cesta vody do mlyna

hať, vodný prah
stavidlo
náhon
jalový žľab
vodná nádrž
odtokový kanál
turbínová šachta
turbínový domček
betónový žľab

Popis cesty vody ku mlynu

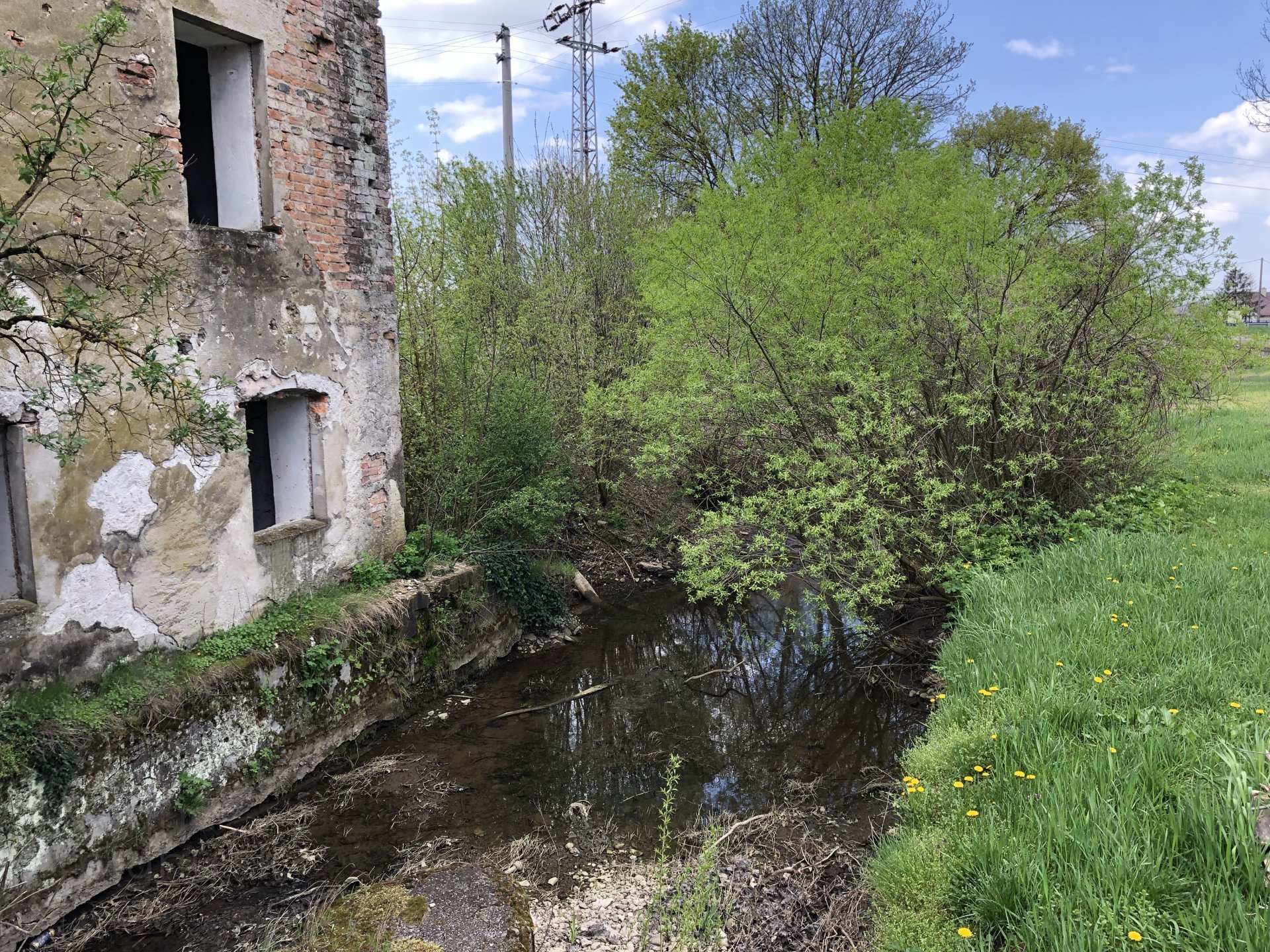

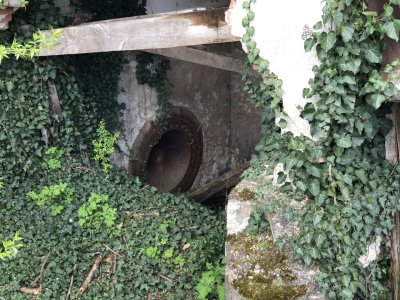

Voda bola zhromažďovaná v dvoch navzájom prepojených vodných nádržiach pri mlyne, odkiaľ bola podľa potreby púšťané do krátkeho náhonu. Ten viedol priamo do turbínového domčeka, kde sa voda liala na turbínu a použitá odtekala odtokovým kanálom z domčeka preč. Vedľa domčeka sa zachovali zvyšky betónového jalového žľabu.
Pohon mlyna bol horizontálnou turbínou. Po zrušení mlyna bola turbína pravdepodobne presunutá do susednej hydroelektrárne, ktorá vznikla na hrádzi vodnej nádrže.

Vodné motory

TypFrancisova turbína

Stavzaniknutý so stopami po osadení

PopisHorizontálna turbína

TypFrancisova turbína

Stavzaniknutý so stopami po osadení

PopisHorizontálna turbína

Pomocné motory a generátory

Typnaftový motor

Stavčiastočne zachovaný pomocný motor

PopisTorzo naftového motora

Typnaftový motor

Stavčiastočne zachovaný pomocný motor

PopisTorzo naftového motora

Historické technologické prvky

vysievač hranolový

múčny vysievač | Počet: 2

odlučovacie zariadenie

hadicový / tlakový filter

výťahy a dopravníky

Korčekový výťah | Počet:

zásobník, násypka

Pramene

Literatúra / internet

Žiadna položka nie je vyplnená

Pramene

Žiadna položka nie je vyplnená

Obrazový materiál

Základné obrázky

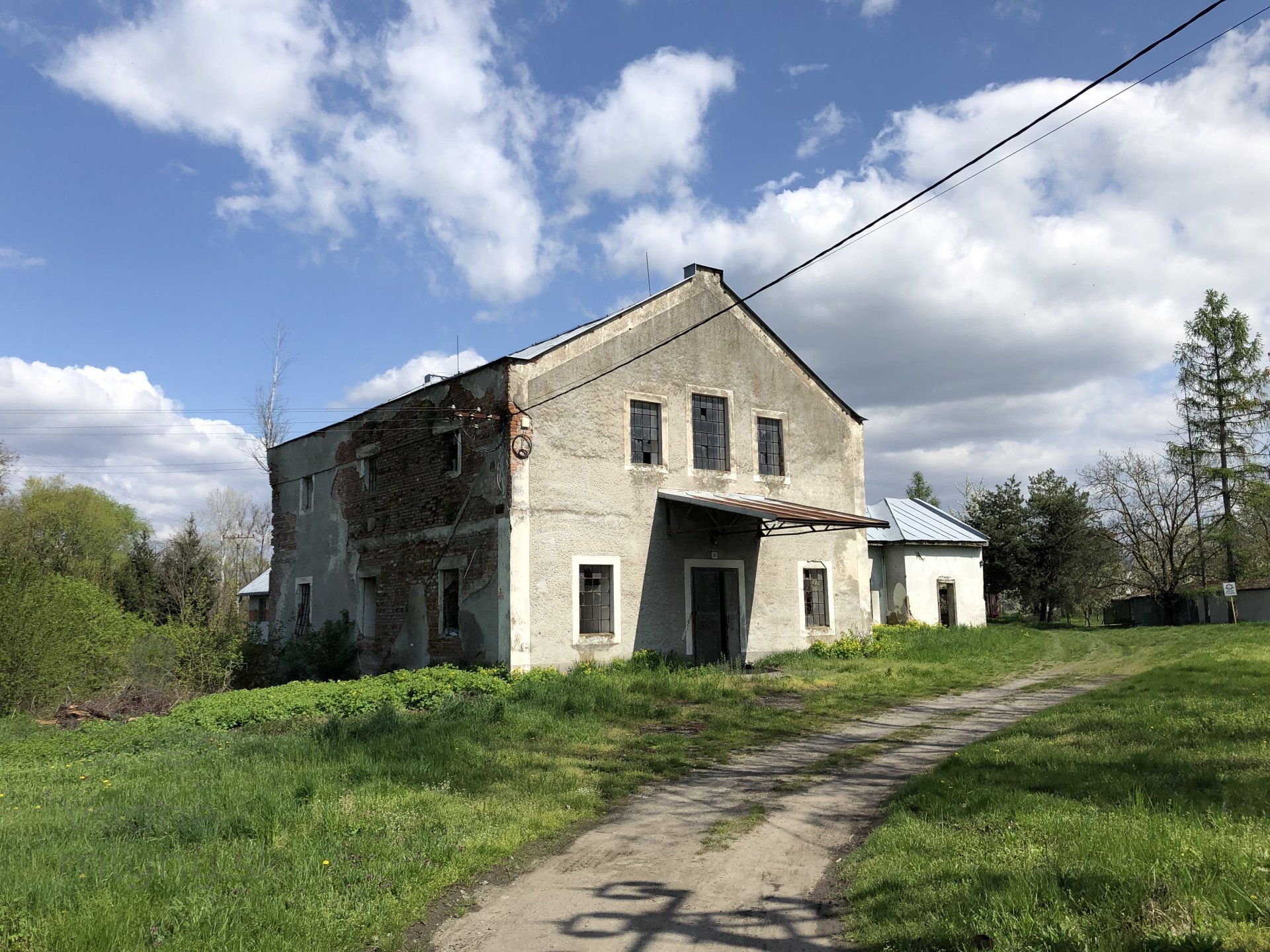

Pohľad na mlynskú budovu, 2023, © Wagner

Súčasné fotografie - exteriér

Mlynica zvonku, 2023, © Wagner

Mlyn, strojovňa a prístavba, 2023, © Wagner

Pohľad na mlynskú budovu, 2023, © Wagner

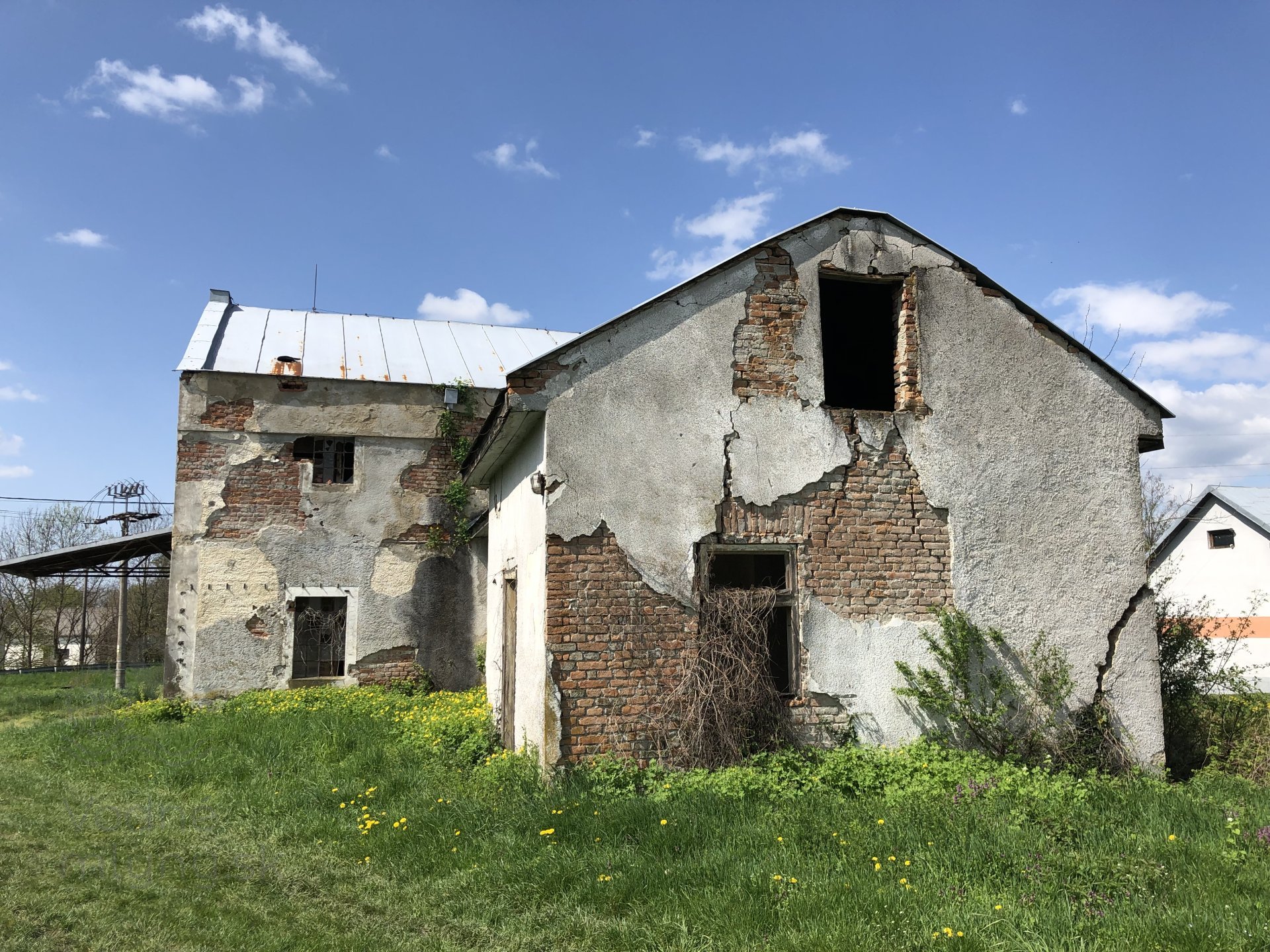

Strojovňa pomocného motoru a prístavba, 2023, © Wagner

Mlyn a turbínový domček, 2023, © Wagner

Súčasné fotografie - exteriér - detaily stavebných prvkov

Vstupné dvere do mlyna, 2023, © Wagner, (Prvky na obrázku: dvere, vyskladňovací otvor, pavlač, balkón)

Okno do mlynice, 2023, © Wagner, (Prvky na obrázku: okno, plastická omietková výzdoba fasád a štítov)

Murovaný štít budovy mlyna, 2023, © Wagner, (Prvky na obrázku: okno, plastická omietková výzdoba fasád a štítov, zdobený murovaný štít, pavlač, balkón)
