Štancľov mlyn na Černíku

Tlač Doplnit kartu

Identifikačné údaje

Veľmi pekný príklad malého, ale moderného mlyna v jeho najjednoduchšej podobe, s minimálnym počtom prehľadne usporiadaných strojov. Budova bola pri svojej jednoduchosti zaujímavo architektonicky poňatá. Mlyn poháňala malá francisova turbína s výkonom sotva 5 konských síl. Prakticky kompletne zachované technologické zariadenie. Mlyn má byť zbúraný na úroveň terénu v súvislosti s inými potrebami využitia pozemku jeho vlastníkom. Vlastník umožnil prieskum, dokumentáciu a transfer niekoľkých detailov pre obnovu iného mlyna, za čo mu patrí vďaka.
Štancľov mlyn na Černíku
Černík
Turany
03853
Žilinský kraj
Martin
Turany
Turany
49° 7' 22.1'', 19° 2' 5.9''
Mlyn s valcovou stolicou a turbínou
Mlyn sa nachádzal v časti obce Turany - Černík, za Krpelianskym kanálom, na ľavom brehu toku Černík.
Černík
www.turany.sk/miestne-muzeum.html#m_458340
Údaje zo Súpisu VD RČS, zachytávajúce stav roku 1930
Finančné riaditeľstvoTrenčín
Dôch. kontrolný úradMartin
Poradové číslo z mapy33
Vodný tokČierný potok
ObecTurany 165
MajiteľJ. Stancel
Druh zariadeniamlyn
Vodné motory1 turbína Francis
Bežný výkon (ks)5.2

História

História mlyna obsahuje udalosti z obdobia:

Zatiaľ nevyplnené

Priezviská mlynárov pôsobiacich vo mlyne:

Zatiaľ nevyplnené

História mlyna tiež obsahuje:

Zatiaľ nevyplnené

Mlyn zobrazený na:

Zatiaľ nevyplnené

Predmety spojené s osobou mlynára a prevádzky:

Zatiaľ nevyplnené

Architektúra

čiastočne prestavaný
12 2021
  • dochovaná len mlynica
vidiecky
potok (50 - 1000 l/s)
mlynica a obytná časť pod jednou strechou, avšak dispozične oddelené
  • ľudové staviteľstvo
murovaná prevažne z tehál
prízemný
Mlynica s obytnou časťou pôvodne pôvodne tvorila jeden celok na pôdoryse tvaru L, pričom zvýšená mlynica bola pokračovaním osi obytnej časti. Mlynica mala vlastný vstup. Kolmo na túto os je situovaná časť, riešená ako typická predná izba obytného domu, avšak zrejme s priamym vstupom. Nie je zistené, či sa jednalo o takto netypicky napojenú ďalšiu obytnú časť, prípadne iný priestor, súvisiaci či nesúvisiaci s prevádzkou mlyna.

      Technologické vybavenie

      • zachované umelecké mlecie zariadenie
      Technológia tohto mlyna je pozoruhodná svojou jednoduchosťou s úplne najmenším možným počtom strojov, hoci sa jedná o moderné zariadenie, inštalované zrejme niekedy v predvojnovom období. Základom je dvojica mlecích strojov, kameňového mlecieho zloženia, a jedinej valcovej mlecej stolice. Aj kameňové zloženie je pritom vyrobené priemyselne, pomerne vyspelej konštrukcie s balančnou kypricou, mlecie kamene sú však prírodné. Mlecia stolica je menší stroj vybavený jedným párom ryhovaných valcov v liatinovej skrini, štítok výrobcu žiaľ chýba a zatiaľ nebol identifikovaný. Na mlecej podlahe sa ešte nachádza menšia periodická lúpačka. Prepravníky a spádové trubky, vrátane pytľovacej lávky už boli odstránené, čo sťažuje dešifrovanie technologického toku. V podstreší sa okrem zásobníkov nachádzala čistiarenská stanica s čiastiarenskym vysievačom, tarárom a kúkoľníkom, múčny hranolový vysievač s predvysievačom a odlučovacie zariadenie - filter vzduchu z lúpačky typu centriklon. Reforma na triedenie krupíc sa v mlyne nenachádzala. Zariadenie poháňala malá šachtová francisova turbína, poháňajúca transmisu v podkolí.
      VýrobcaBreifeld Daněk i spol., Blansko
      Popisčistiarenská stanica
      VýrobcaBreifeld Daněk i spol., Blansko
      Popisčistiarenská stanica
      • turbínová šachta
      TypFrancisova turbína
      Stavčiastočne zachovaný vodný motor
      Popis
      TypFrancisova turbína
      Stavčiastočne zachovaný vodný motor
      Popis
      Typdynamo
      Stavzachovaný generátor
      Popis
      Typdynamo
      Stavzachovaný generátor
      Popis
      Historické technologické prvky
      • iný prírodný kameň | Počet:
        • valcový
        • čistiaci vysievač | Počet: 1
        • múčny vysievač | Počet: 1
        • predvysievač | Počet: 1
          •
          • spirokap
          • centriklon
          • Korčekový výťah | Počet:

            • Pramene

            Žiadna položka nie je vyplnená

            Žiadna položka nie je vyplnená

            Obrazový materiál

            Súčasné fotografie - exteriér

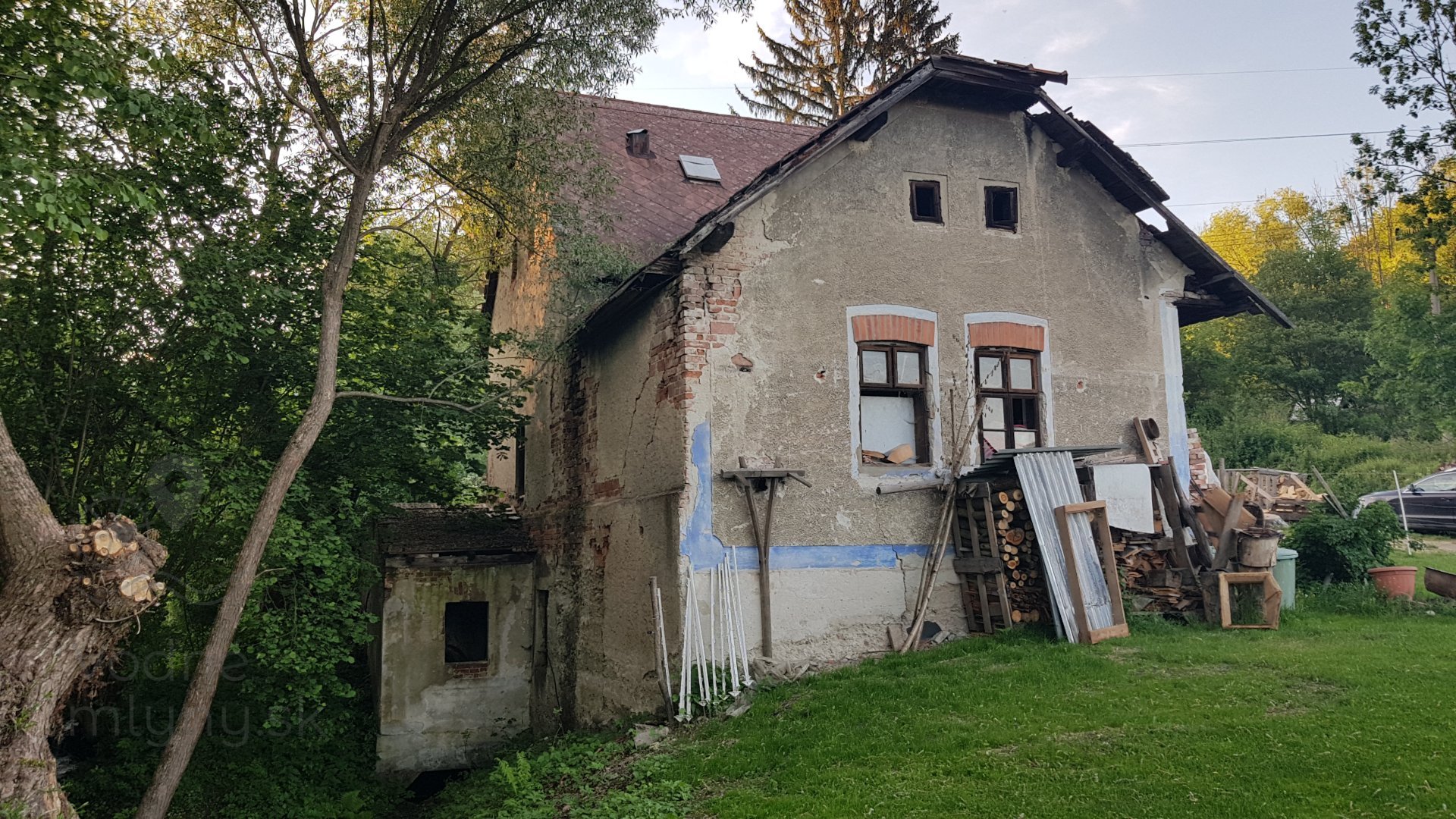

            Pohľad na budovu mlyna od juhu, 2020, © Martin Petráš
            Pohľad na budovu mlyna od východu, 2019, © Daniel Meliš
            Pohľad na budovu mlyna od sveru, 2019, © Daniel Meliš

            Súčasné fotografie - vodné dielo

            Pohľad do turbínovej šachty na obežné koleso turbíny, 2020, © Martin Petráš, (Prvky na obrázku: turbínová šachta)

            Súčasné fotografie - technologické vybavenie

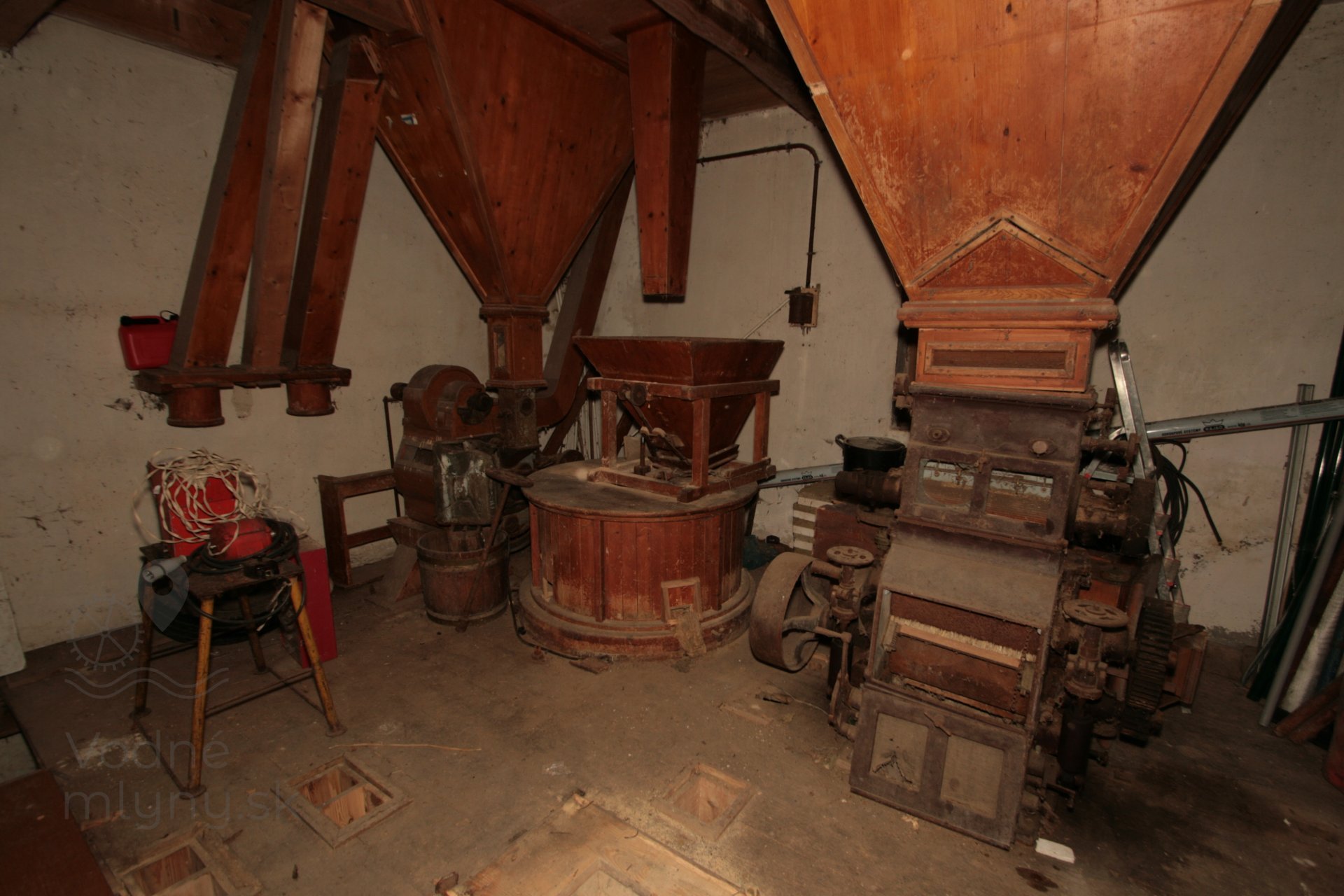

            Pohľad na mleciu podlahu, 2020, © Martin Petráš, (Prvky na obrázku: kamenné zloženie (šrotovacie, mlecie), Valcová stolica, lúpačka)

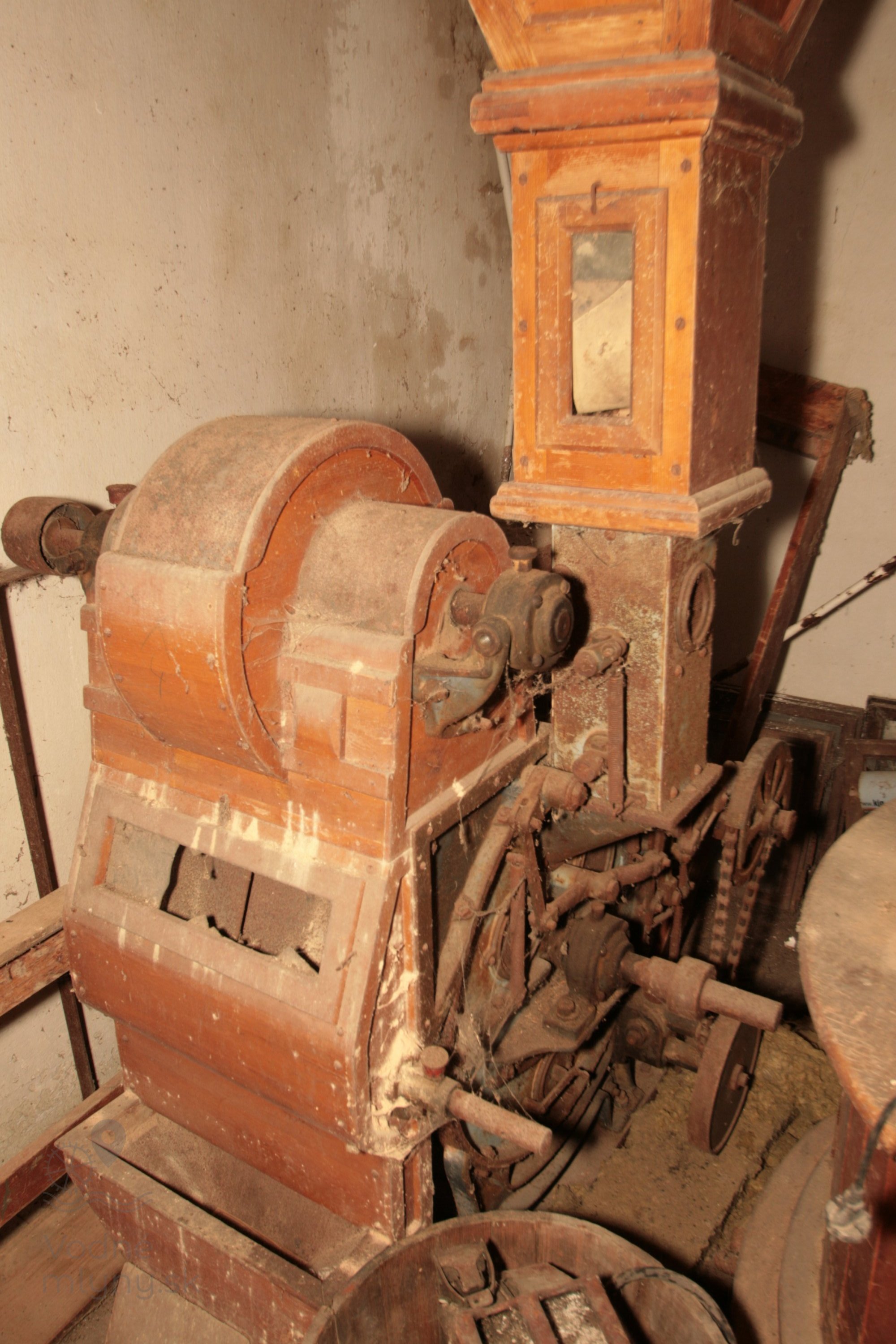

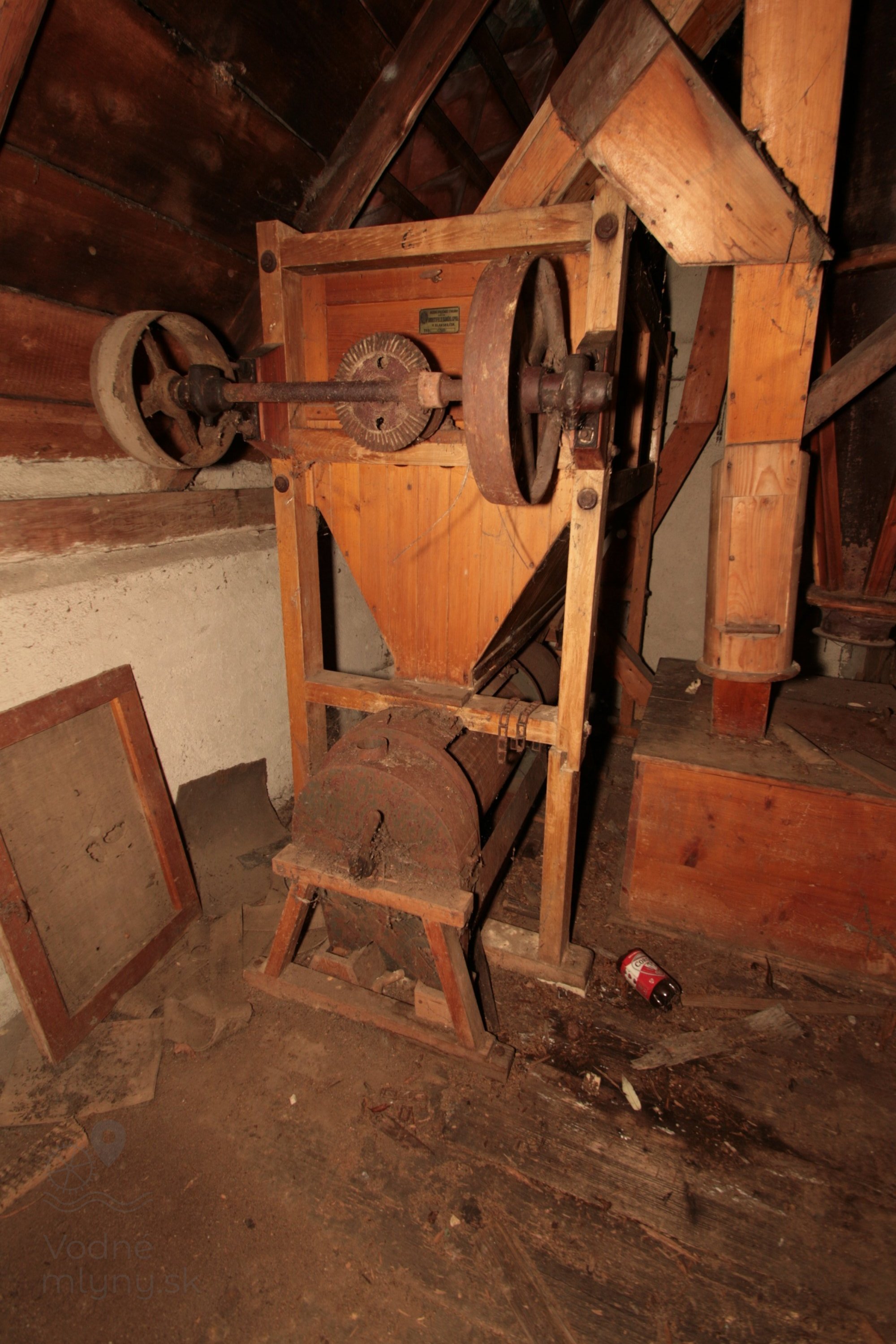

            Lúpačka, 2020, © Martin Petráš, (Prvky na obrázku: lúpačka)
            Lúpačka, 2020, © Martin Petráš, (Prvky na obrázku: lúpačka)

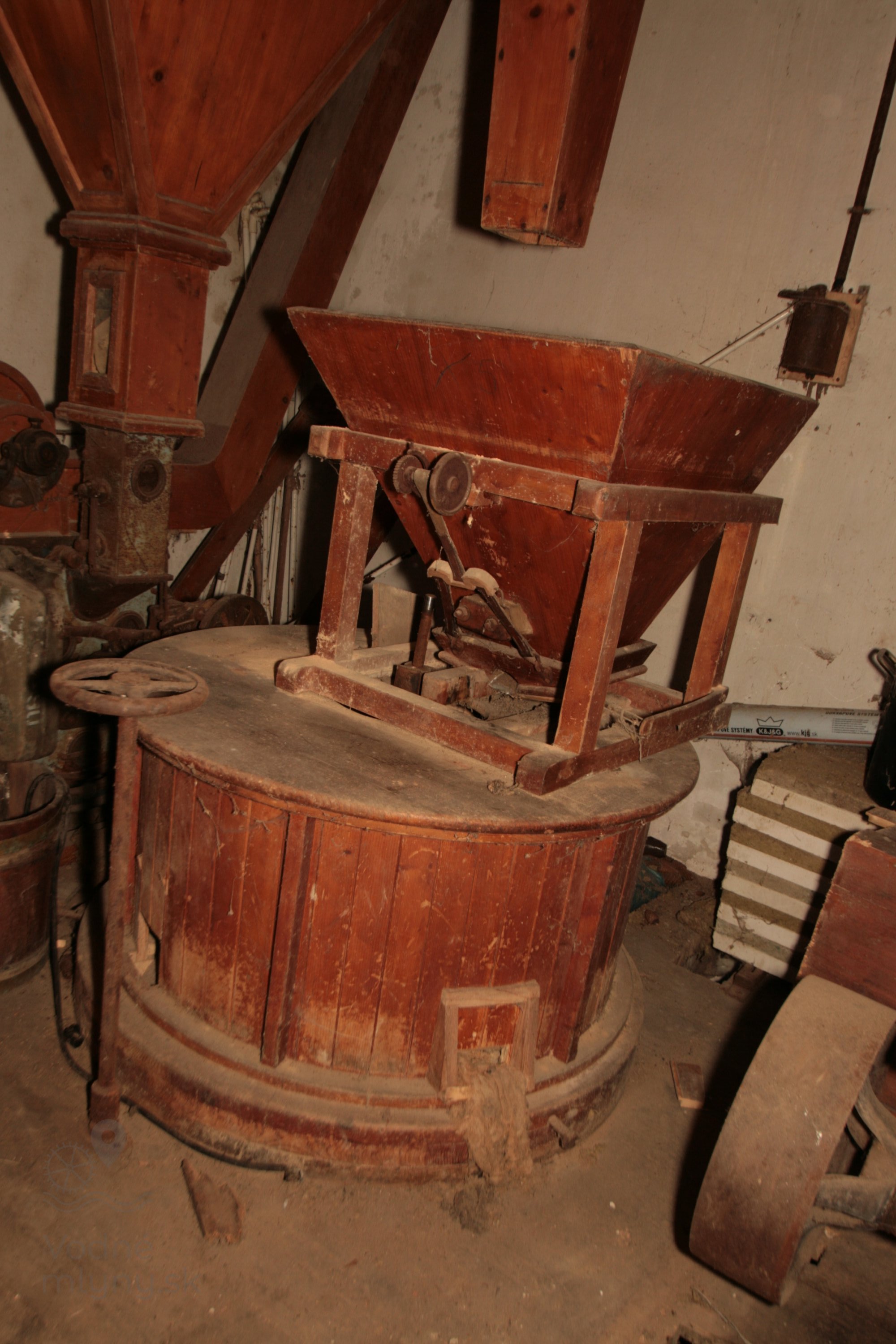

            Mlecie zloženie s násypným košom a odsýpacím mechanizmom, 2020, © Martin Petráš, (Prvky na obrázku: kamenné zloženie (šrotovacie, mlecie), násypný kôš - kopčah)

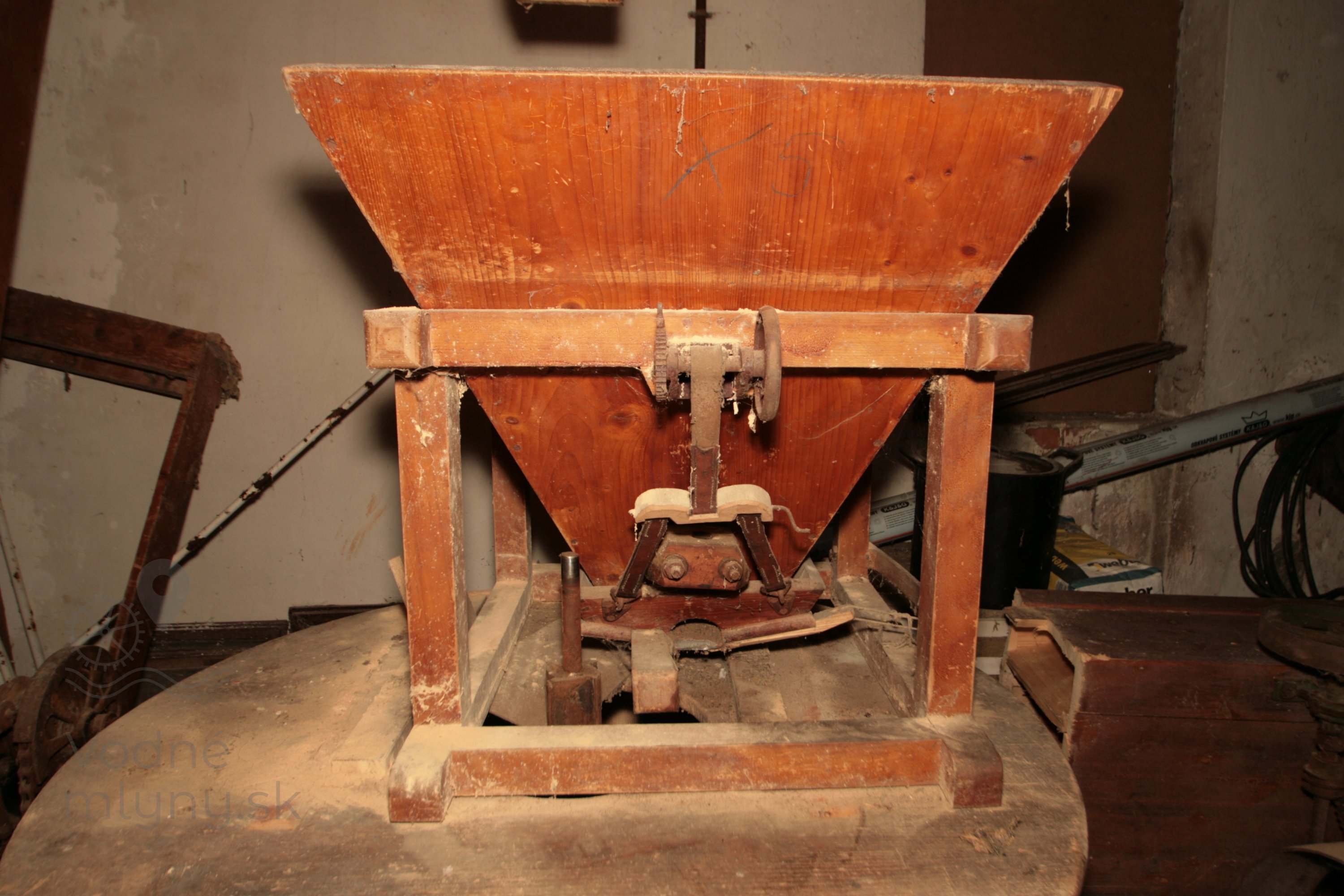

            Detail odsýpacieho mechanizmu pohybovaného rohatkou, 2020, © Martin Petráš, (Prvky na obrázku: násypný kôš - kopčah)
            Horný mlecí kameň - behúň, s balančnou kypricou. Viditeľná čachta vyliata olovom pre vyváženie kameňa, 2020, © Martin Petráš, (Prvky na obrázku: mlecí kameň)
            Valcová mlecia stolica, 2020, © Martin Petráš, (Prvky na obrázku: Valcová stolica)

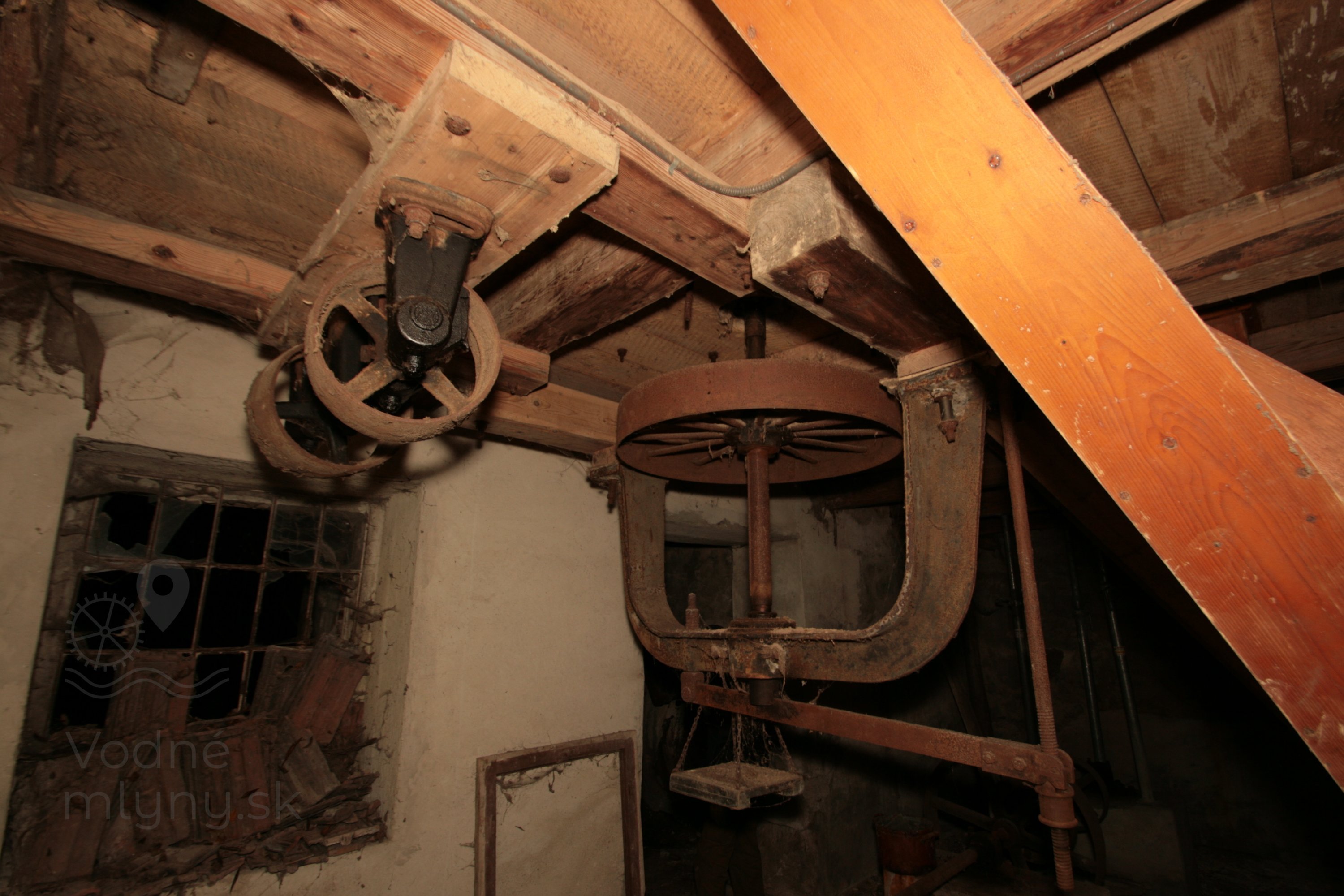

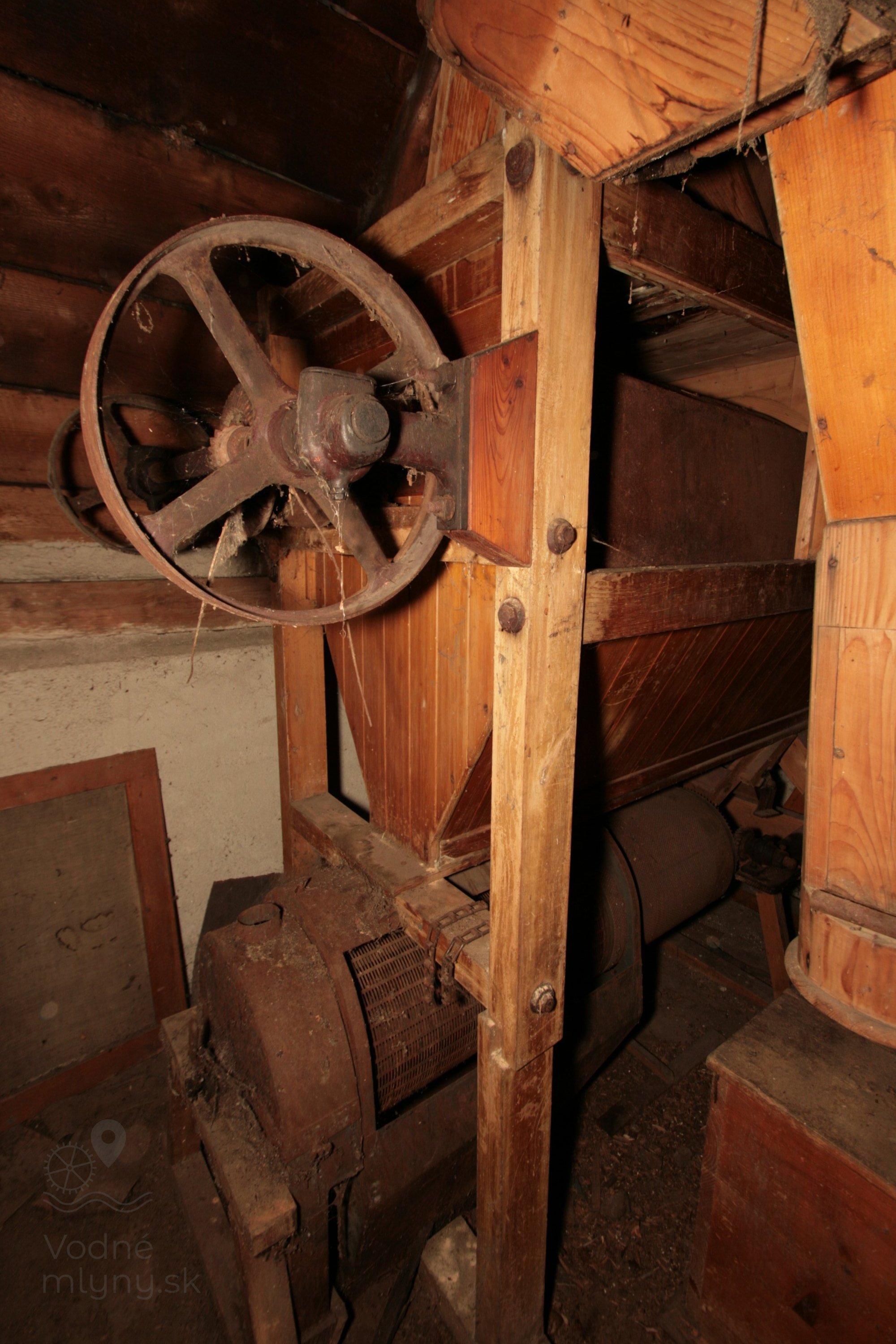

            Čistiarenská stanica, 2020, © Martin Petráš, (Prvky na obrázku: kúkoľník, vysievač hranolový)
            Čistiarenská stanica, 2020, © Martin Petráš, (Prvky na obrázku: kúkoľník, vysievač hranolový)
            Čistiarenská stanica, 2020, © Martin Petráš, (Prvky na obrázku: kúkoľník, vysievač hranolový)

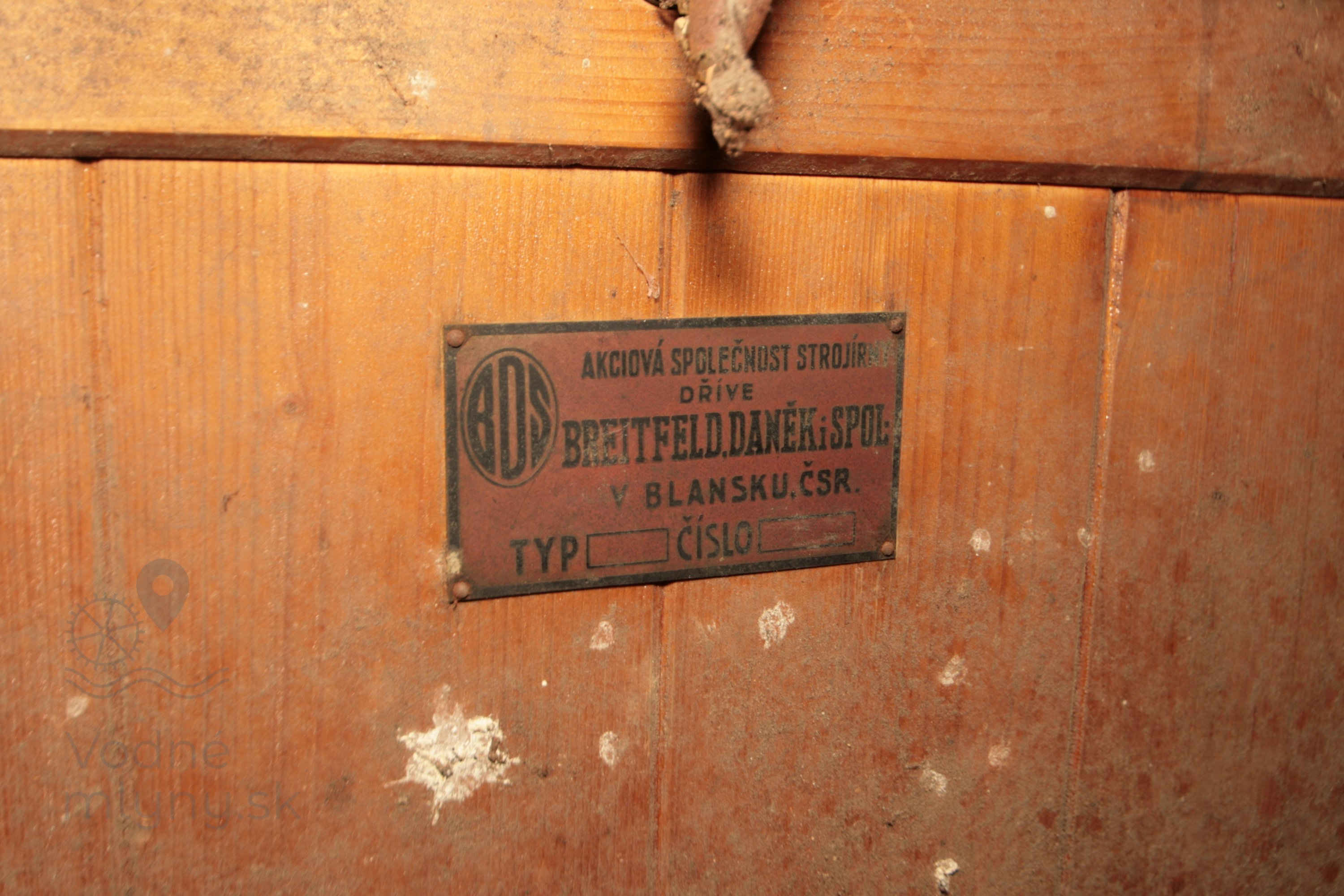

            Štítok výrobcu na čistiarenskej stanici, 2020, © Martin Petráš, (Prvky na obrázku: značka výrobcu na technologickom vybavení)

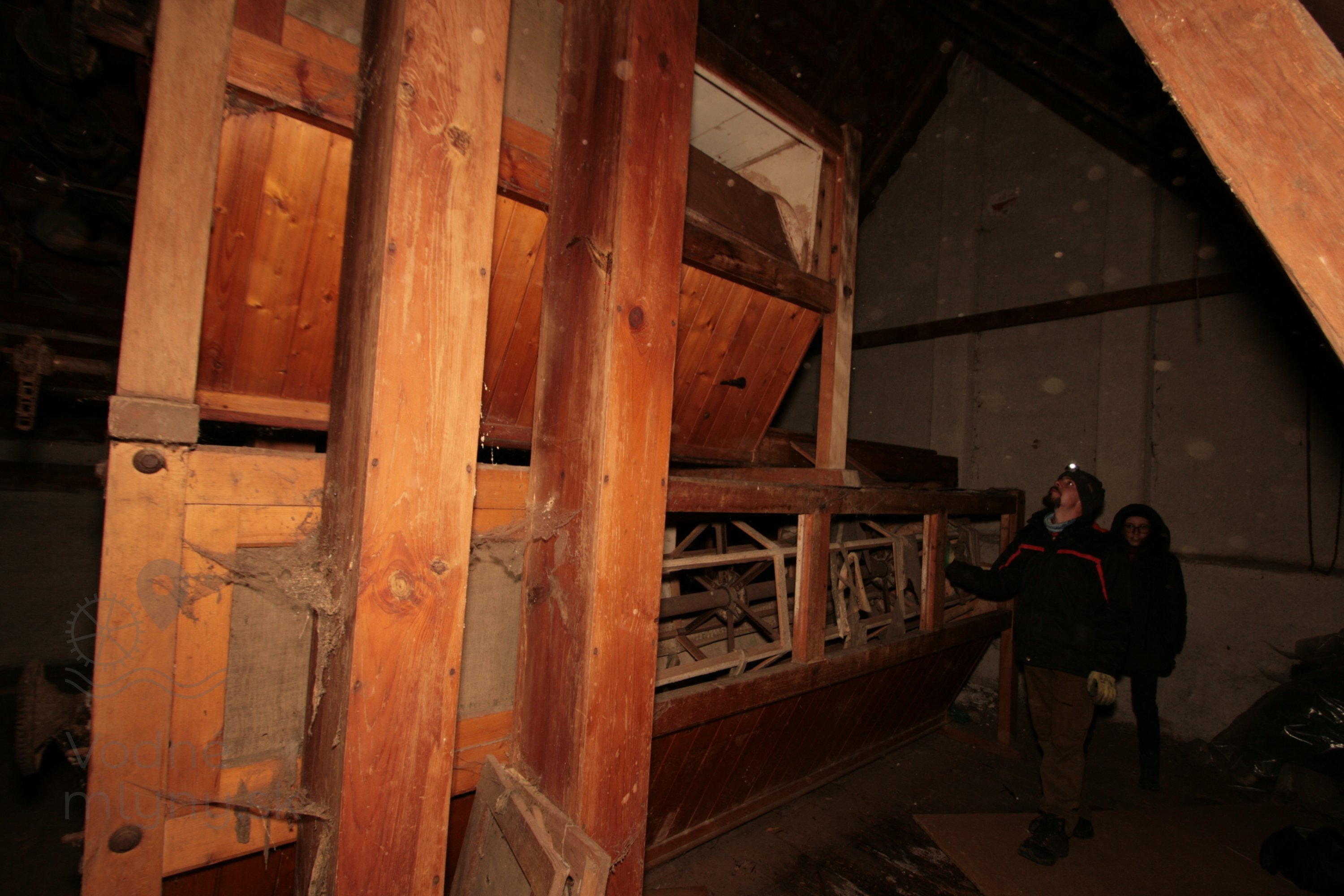

            Mohutný hranolový vysievač s predvysievačom, 2020, © Martin Petráš, (Prvky na obrázku: vysievač hranolový)
            Múčny hranolový vysievač s predvysievačom, 2020, © Martin Petráš, (Prvky na obrázku: vysievač hranolový)
            Pohľad dovnútra motáku hranolového vysievača s neobvyklým spôsobom napínania sita šnurovaným spojom, 2020, © Martin Petráš, (Prvky na obrázku: vysievač hranolový)
            Pokročilá konštrukcia spodného ložiska vretena mlecieho zloženia s mechanizmom ľahčenia a vodiace kladky, 2020, © Martin Petráš

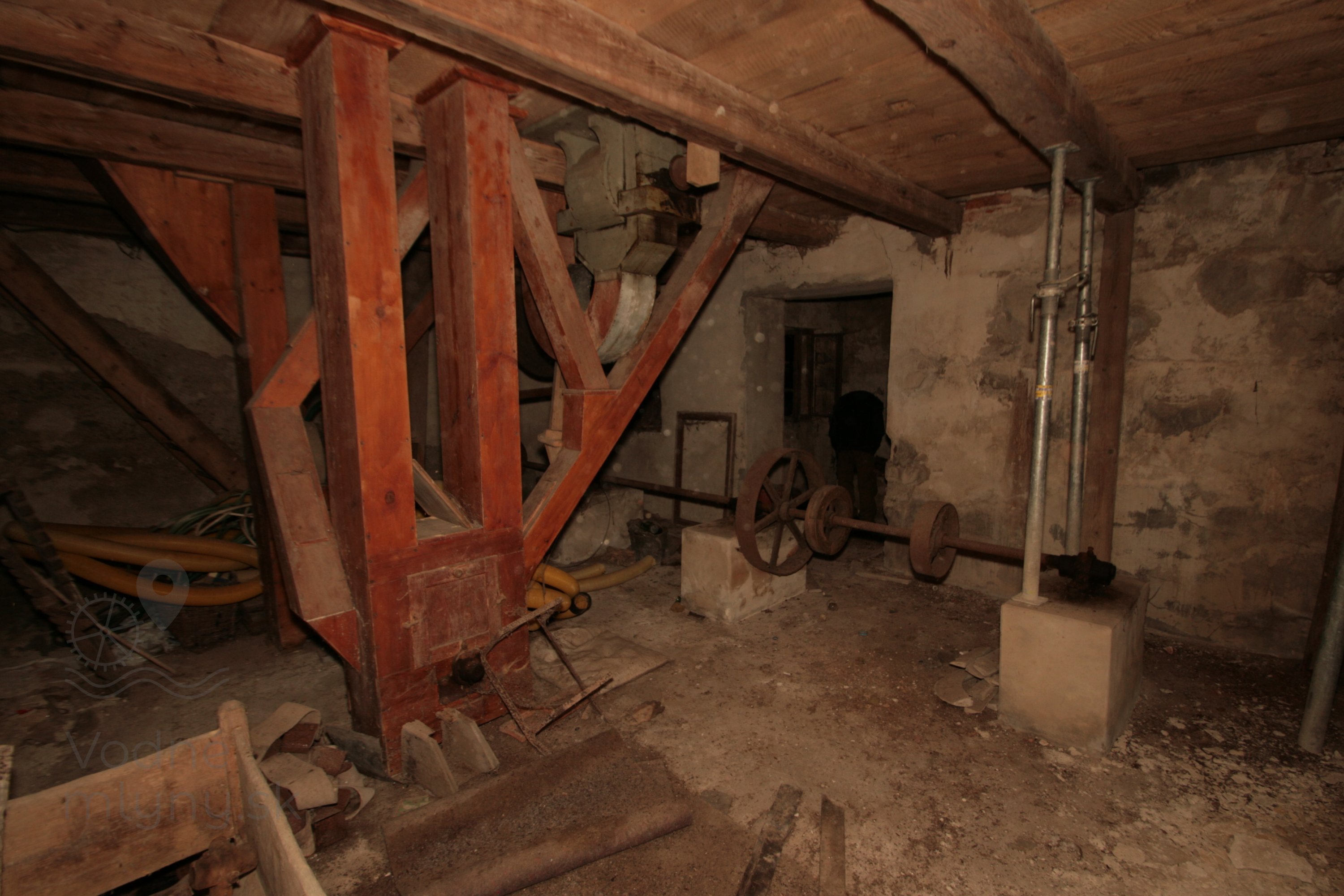

            Pohľad do podkolia z torzom transmisie a spodnými hlavami korčekových prepravníkov, 2020, © Martin Petráš, (Prvky na obrázku: transmisie, remenice, prevody, výťahy a dopravníky)
